КОНСТРУКЦИЯ КА

Компоновочная схема

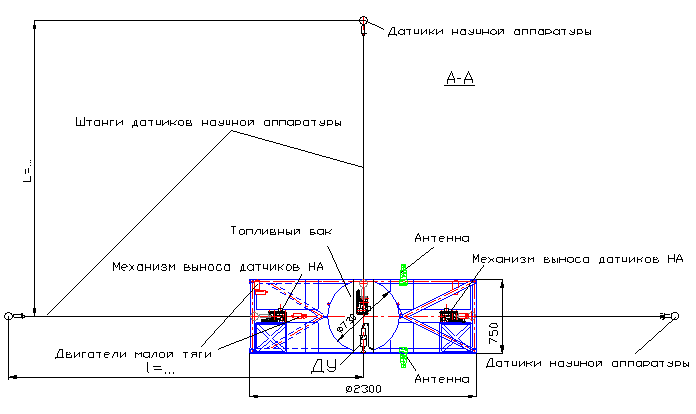

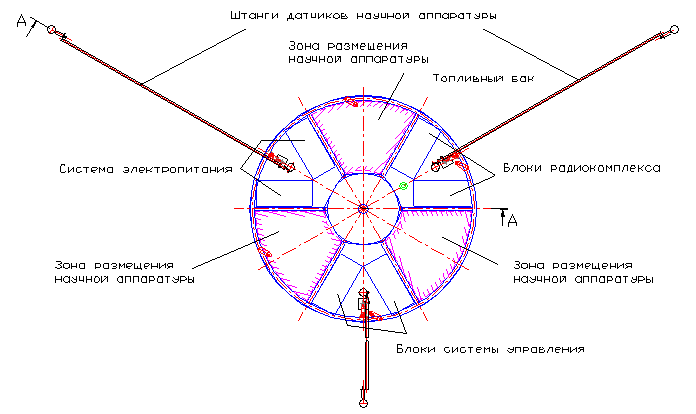

Компоновочная схема космического аппарата представлена на рис. 4.1-1.

Рис.4.1-1. Компоновочная схема КА “Резонанс”


Корпус КА представляет собой сварную ферму: два наружных торцевых трубчатых шпангоута соединены между собой трубчатыми стрингерами, а с внутренним кольцом - двенадцатью подкосами, образующими шесть секторов.

В трех секторах располагаются служебные системы: система управления, бортовой радиокомплекс, система электроснабжения, а в трех других секторах - комплекс научной аппаратуры.

К внутреннему силовому кольцу крепится сферический топливный бак с внутренним цилиндрическим корпусом, в котором размещается осевая ленточная штанга для крепления датчиков научной аппаратуры с механизмом выдвижения и корректирующая двигательная установка (ДУ). В трех секторах размещаются выдвижные ленточные штанги на которых так же размещены датчики НА.

На корпусе КА установлены 8 гидразиновых двигателей малой тяги.

На цилиндре и торцах КА закреплены сетки с фотоэлектрическими преобразователями.

В связи с тем, что КА стабилизируется вращением, к нему предъявляются жесткие требования по центровке и соотношению моментов инерции :

Ix > > Iy » Iz ( Ix = 450 кг*м2, Iy » Iz = 260 кг/м2 ).
