• прием и выделение командно-программной информации (КПИ);
• кодирование и передачу телеметрической информации (служебной и научной);
• прием и ретрансляцию сигналов траекторных измерений (наклонной дальности и радиальной составляющей скорости КА);
• декодирование, выделение и выдачу на исполнение ограниченного числа функциональных команд при возникновении нештатной ситуации в служебных системах КА.

Перспективные космические программы требуют создания бортовых радиокомплексов с меньшими габаритами, массами, энергопотреблением и более дешевых, чем их современные аналоги. Также учитываются рекомендации международного консультативного комитета ССSDS по параметрам радиосигналов (частотный диапазон, структура сигналов КПИ и ТМИ, методы модуляции и кодирования), что позволяет наиболее полно удовлетворять требованиям по унификации радиолинии и оптимального использования возможности существующей глобальной международной сети слежения за КА.

Наиболее сложной составляющей БРК является приемоответчик, который участвует в двусторонней связи КА с наземными станциями,

Приемоответчик обеспечивает прием высокочастотного сигнала от антенны, его усиление, частотное преобразование, демодуляцию, выделение цифрового потока КПИ и выдачу его для дешифрации, а также прием и выделение дальномерных сигналов. Приемоответчик принимает цифровую служебную и научную информацию, кодирует ее, формирует ответный высокочастотный сигнал малой мощности, модулирует его по фазе, Сигнал с выхода приемоответчика поступает на выход усилителя мощности для дальнейшей передачи через бортовую АФС на Землю.

В БРК возможны совмещения следующих режимов работы:

В состав БРК входят:

Приемники и передатчики БРК функционально и коструктивно выполняются в виде приемопередающей системы (ППС).

Конструктивно ППС состоит из приемного и передающего модулей. Приемный модуль включает в себя приемное устройство, формирователь ответного сигнала, эталонный генератор и источник вторичного электропитания. Передающий модуль включает в себя усилитель мощности и источник вторичного электропитания. Конструктивно приемный и передающие модули выполнены в виде функционально законченных герметичных блоков.

В БРК КА в дежурном режиме одновременно включены два приемника, подключенные соответственно к МНА по оси + Z и к МНА по оси -Z. В сеансном режиме, кроме приемников, подключается один из двух передатчиков.

Третий ПРМ и второй ПРД являются резервными и подключаются в случаях возможного выхода из строя ПРМ или ПРД.

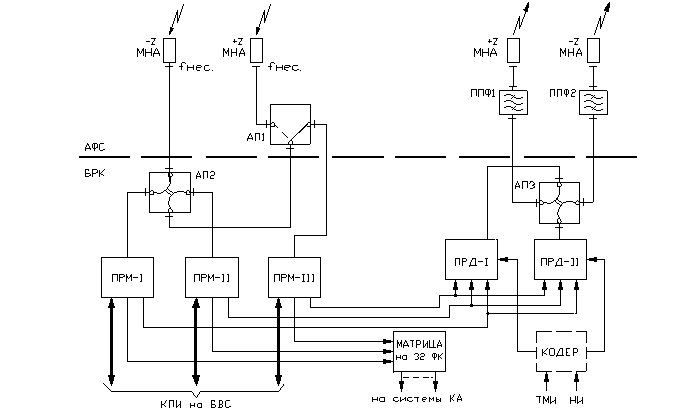

В варианте схемы, представленной на рис.6.5-1, подключение приемников и передатчиков к антеннам осуществляется с помощью волноводных переключателей. Эта схема отличается простотой построения и управления, но приходится прокладывать волноводные тракты от антенн до ПРМ и ПРД.

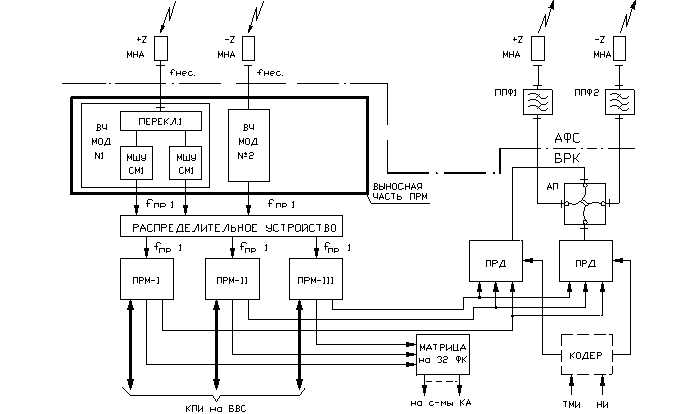

В варианте схемы, представленной на рис.6.5-2, предлагается некоторое изменение связей БРК с АФС с целью сокращения длины радиотрактов и связанных с этим уменьшения затухания и снижения суммарной массы приемопередающих устройств и устройств АФС.

Такое построение схемы позволит дать выигрыш по массе за счет замены волноводных переключателей электронными переключателями и введением распределительного устройства.

Управление БРК осуществляется по функциональным командам и по командно-программной магистрали от бортового вычислительного комплекса (БВК).

Для контроля работоспособности БРК используются телеметрические и тарировочные датчики. Состояние телеметрических и тарировочных датчиков передается в БВК по командно-программной магистрали.

Обмен информацией между БРК и БВК осуществляется по интерфейсу типа “Манчестер”.

Основные тактико-технические параметры БРК-КА приведены в табл.6.5.1.

Таблица 6.5.1

В табл.6.5.2 приведены массовоэнергетические характеристики БРК.

Таблица 6.5.2.
