При проведении оценочного теплового расчета использовались следующие исходные данные.

1. Орбита в перицентре - 7380 км, в апоцентре - 27600 км.

2. Период обращения - 384 минут.

4. Масса научного комплекса - 100 кг, служебного комплекса - 100 кг, двигательной установки (начальная) - 150 кг.

1. Тепловыделения научного и служебного комплексов в зависимости от режима работы представлена на рис.6.4-1.

Рис. 6.4-1. Диаграмма тепловыделения научного и служебного комплексов

6. Предварительная циклограмма работы аппаратуры представлена на рис. 6.6.

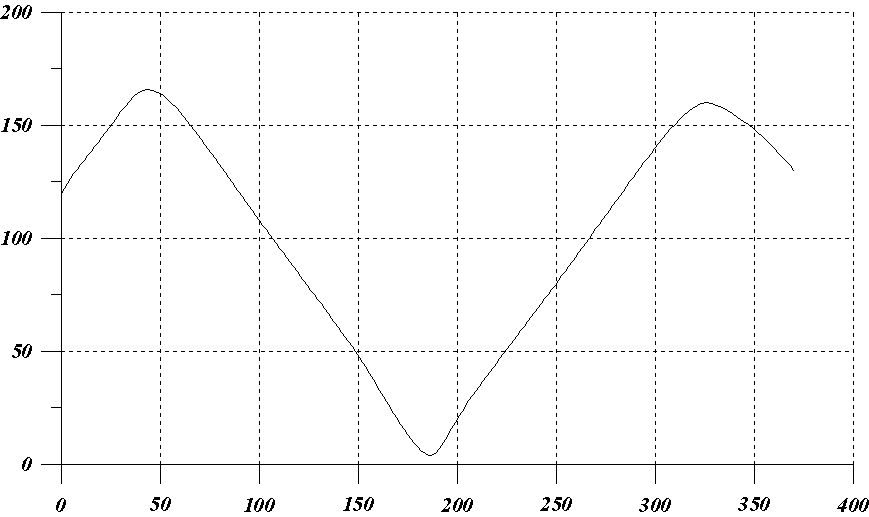

7. Ориентация КА относительно направления на Солнце представлена на рис.6.4-2.

В течении года КА находится в двух интервалах времени по три месяца, в течении которых он на каждом витке заходит в солнечную тень. Промежуток времени между этими интервалами составляет два месяца. Максимальная продолжительность тени на одном витке в течении первого интервала около 25 минут, в течении второго - около 90 минут. На этих участках суммарное тепловыделение аппаратуры может быть увеличено на каждом из режимов до 60 Вт за счет включения электронагревателей системы обеспечения теплового режима.
