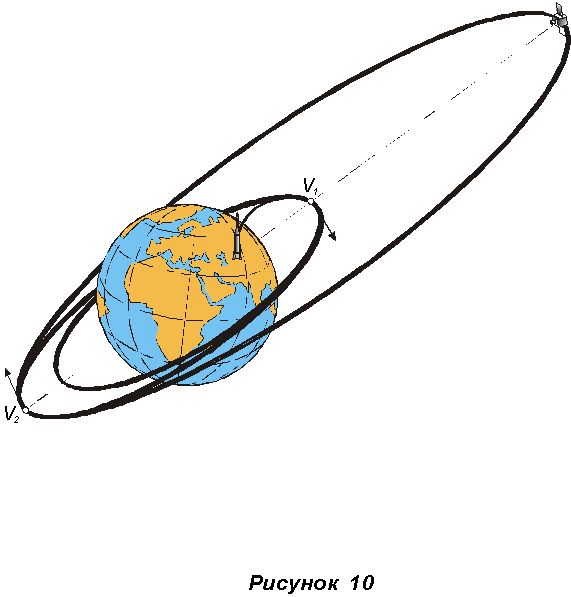

Схема выведения КА на рабочие орбиты.Для выведения двух КА рассматривается однопусковая схема с использованием РН “СОЮЗ” и РБ “ФРЕГАТ”. На рисунке 10 показана схема выведения первого КА на рабочую орбиту. РН выводит головную часть (КА и РБ) на круговую опорную орбиту ИСЗ высотой 200 км. На первом витке опорной орбиты производится первое включение РБ ( V1), в результате чего головная часть переводится на первую переходную орбиту, у которой высота апогея равна 350 км, а аргумент перигея отличается от аргумента перигея рабочей орбиты первого типа на 180° .
На этой орбите в районе апогея производится второе включение РБ (V2 ) и головная часть переводится на вторую переходную орбиту. Высота апогея этой орбиты равна высоте апогея рабочей орбиты первого типа. После этого первый КА, выводимый на рабочую орбиту первого типа, отделяется от разгонного блока. Дальнейшие маневры этого КА осуществляются с помощью собственной двигательной установки. Подробное изложение этого этапа приведено в разделе 3.8.

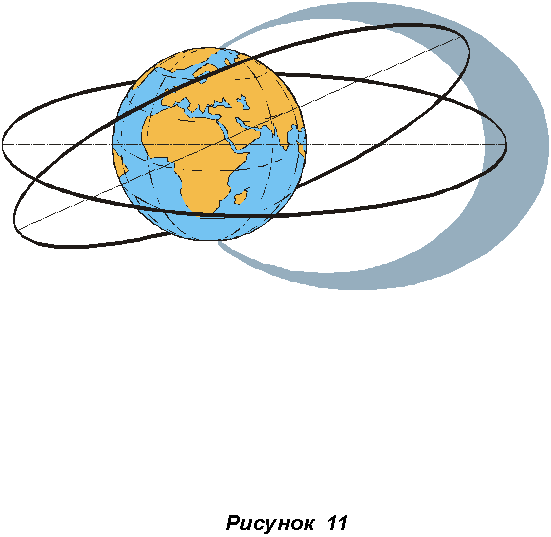

РБ с оставшимся вторым КА продолжает формирование экваториальной рабочей орбиты. На рисунке 11 схематически показан этот этап формирования рабочей орбиты экваториального КА. Для этого в районе нисходящего узла второй переходной орбиты производится третье включение ДУ РБ и головная часть переводится на четвертую переходную орбиту, которая расположена практически в плоскости экватора Земли. После этого второй КА, выводимый на рабочую приэкваториальную орбиту, отделяется от разгонного блока. Дальнейшие маневры этого КА осуществляются с помощью
собственной двигательной установки. Подробное изложение этого этапа приведено в разделе 3 .8. На этом задачи разгонного блока исчерпаны.Энергетические затраты РБ “Фрегат” и ДУ КА при формировании рабочих орбит сведены в таблицу 5.
Таблица 5
