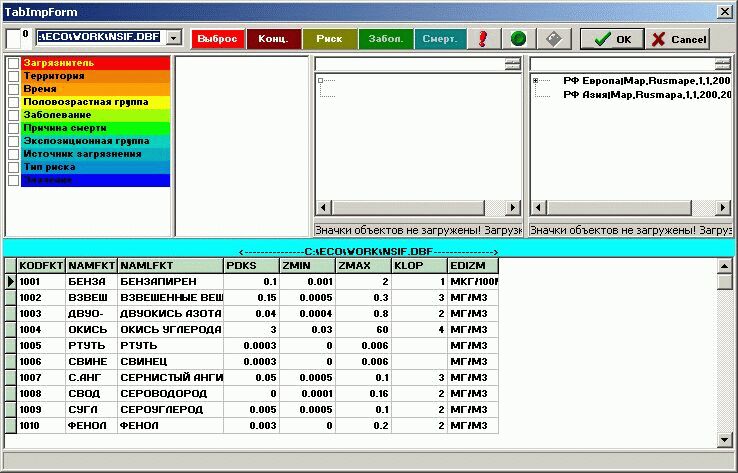

Примечание: Термины "панель", "координаты" и др. см. во всплывающей подсказке на рисунке.
Инструкция по переводу базы данных в координатные интервалы:

1. Выбор панели
   • нажимаем на панель, для которой будут строится координатные интервалы.
   • после этого будут цветом выделены доступные для выбранной панели координаты в помечаемом списке.
2. Выбор файла (таблицы) базы данных
   • нажимаем правую кнопку мыши на выпадающем списке
   • в меню выбираем "БД по псевдониму или по имени файла" (если по имени, то можно выбрать несколько файлов)
   • в выпадающем списке находим нужную таблицу и выбираем ее
   • таблица загружается в область визуализации таблиц
3. Роспись колонок таблицы по координатам
   • Выбираем колонку (нажимаем на ее заголовок), при этом в списке рядом со списком доступных координат будет произведен подсчет частоты встречаемости данных в колонке.
   • Натаскиваем частотный список на нужную координату, как результат - в таблице колонка окрасится в цвет координаты.
4. Формирование координатного дерева
   • В частотном списке можно выделить не только одну запись, но и построить выделение записей с частотами большими чем помеченная (в меню по правой кнопке).
   • дату можно перевести в число
   • пометить начальную и конечную записи (для одной группы) в списке
   • нажать на п/п меню "Разбить на ячейки"
   • ждать окончание процесса
   • числа перевести в даты
   Примечание: можно разбить данные частотного списка на ячейки (например если есть список дат, а необходимо сгруппировать их по несколько штук).
   • выделенные записи можно натащить на левой дерево (дерево координат). В правое дерево загружается образец с полным списом координат (дерево образца).
   • Дерево координат и дерево образца необходимо связать друг с другом, если в левой части списка координат нужно иметь осмысленные данные, а не просто коды.
     (К узлам дерева координат нужно дописать расшифровки из узлов дерево образа).
   • Основные отметки делаем в меню дерева координат. После отметок в дереве в меню возникает дополнительная группа с номерами параметров выбранного узла.
   • В обоих деревьях нужно выделить те параметры, которые будут сравниваться на соответствие.
   • "Соединить узлы" - работает только на различных деревьях.
     Если узел, который тащили не был развернут, то левая часть узла-приемника заменяется на левую часть узла -источника.
     Если узел развернут, то сцепление узлов происходит с сохранением иерархии (В конец дерева дописывается узел с именем "Копии с измененными именами").
   Замечания:
   • При перетаскивании данных из списка в дерево или из дерева в дерево не производится проверка на дубливание вносимых изменений и данных, присутствующих в дереве. Данный процесс целиком на совести пользователя.
   • Если в частотном списке только один элемент, то прежде чем перетаскивать его в дерево, нужно выбрать в меню "Выбрать всех".
   • На совести пользователя лежит определение что является кодом для координаты: ее значение или название поля таблицы базы данных. (во всплывающем меню "Писать коды БД в дерево:", "Код случая"). Координату "Результат" при построении дерева необходимо записывать без "кода случая".
   • Если в одном координатном списке должны находиться элементы из разных таблиц баз данных, то пользователь должен сам последовательно вызывать эти таблицы и работать с ними.
5. После формирования дерева для координаты помечаем готовую координату в списке доступных координат.
   Примечание: при снятии отметки в списке - дерево загружается в промежуточную таблицу и очищается на экране, при восстановлении отметки - загружается на экран из промежуточной таблицы.

6. Присвоение типа координаты

   'Дополнительная координата' - координата, входящая в условие поиска в БД. 'Исключаемая координата' - Пример: В таблице записаны концентрации выбросов загрязнителей и метеопараметры, полученные при замерах выбросов. Так как и загрязнители, и метеопараметры относятся к одной координате (так уж получилось), а формат представления в таблице у них разный (числа с плавающей точкой у выбросов и строковые переменные у метеопараметров), то исключаемой переменной будут метеопараметры. Координата - "значение" - столбец из таблицы БД, в котором помещены результирующие значения выборки. (Например, в таблице в одном столбце С1 записаны коды загрязнителей, а в столбце С2 записаны значения их концентраций. Координате "Значение" будет соответствовать С2).

7. После того как все координаты (может быть не помечена только координата "ЗНАЧЕНИЕ") сформированы, то список координат натаскиваем на его панель. При перетаскивании из списка доступных координат захват мышью осуществлять за недоступные элементы списка.
   • формируется алгоритм чтения базы данных.

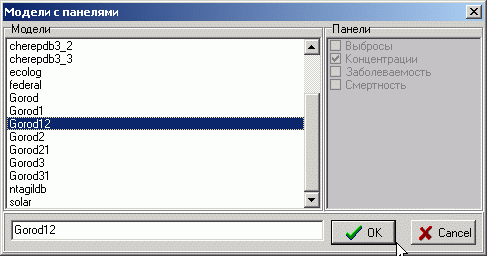

   • нужно будет только ввести имя новой модели для чтения из базы данных или дописать в уже существующую модель недостающую панель.

   Автомат написан так, что основные координаты всегда используются по значению (VALUE), а дополнительные всегда по заголовку (TITLE). [Более подробно как что используется можно посмотреть в разделе "Подключение новой БД"] Если в реальности это не так, то необходимо изменять вручную LOCAL.INI

   Таблица основных и дополнительных координат

   Панели	Координаты
   	Основные	Дополнительные
   Выбросы	Загрязнители
   	Территория
   	Время
   	Отрасль	Параметры трубы
   Концентрации	Загрязнители	Метеорология
   	Время
   	Территория

8. После возврата в главное окно программы списки координат подгружаются к тем панелям, для которых были сформированы списки координат.

Примеры формирования координатных отрезков
Базы данных по концентрациям и выбросам были сделаны так, что все данные находились в одной таблице. В результате получаем два следующих варианта:

Концентрации	Выбросы

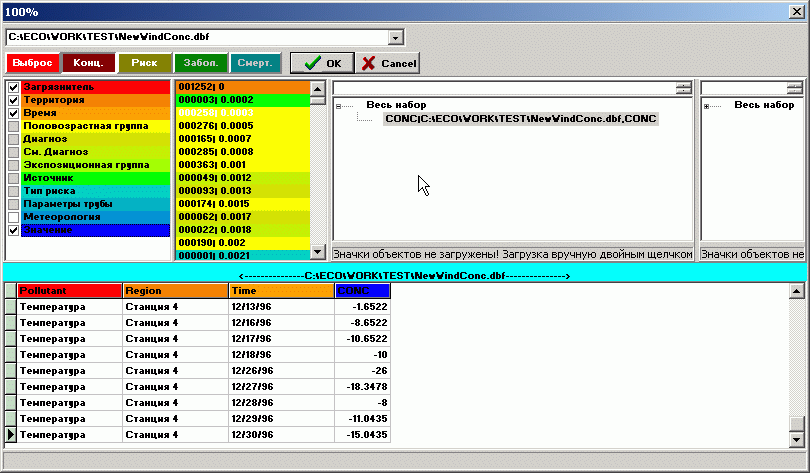

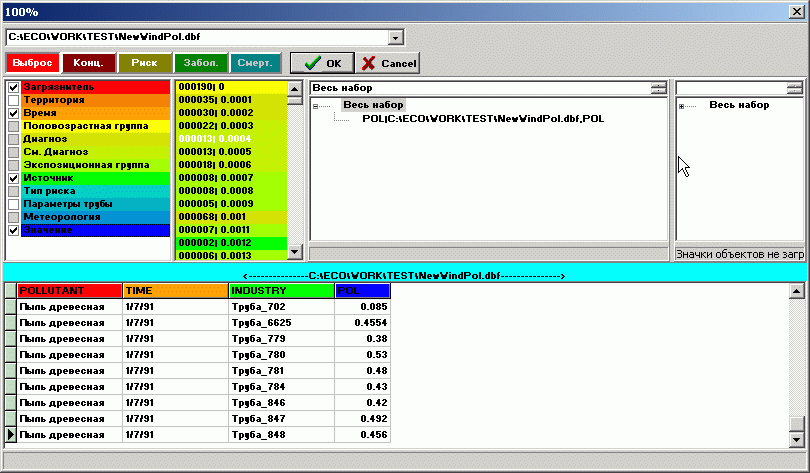

Координата Тип координаты Pollutant "Дополнительная" координата Time "Неприсвоенная" координата Region "Неприсвоенная" координата CONC Результат (в дерево не записываются Код случая)	Координата Тип координаты Pollutant "Неприсвоенная" координата Time "Неприсвоенная" координата Industry "Дополнительная" координата POL Результат (в дерево не записываются Код случая)

Q Как сформировать координатный интервал из данных расположенных в разных таблицах БД?
A В автомате реализована возможность создания интервала по данным из разных таблиц только для координаты ТЕРРИТОРИЯ.
Для этого необходимо чтобы в соответствующих таблицах код координаты присутствовал как часть названия файла и как значение поля таблицы.
Схема следующая:

1. Загружаем файл, соответствующий таблице первого региона
2. Формируем региональный отрезок для первой таблицы (см. "Роспись колонок таблицы по координатам")
3. Не помечаем координату как готовую
4. Загружаем следующий файл, выполняем п.2 без натаскивания списка на координату (в этом случае можем потерять данные в дереве). Кроме того, производим запись в дерево данных порциями от каждого файла (иначе будет потеряна информация о принадлежности данных к разным таблицам)
5. Повторяем 3..4 по необходимости
6. Помечаем координату как готовую для записи на диск

Аналогично можно сформировать отрезок из данных, расположенных в таблице в нескольких колонках. В этом случае вместо нескольких таблиц используются колонки одной таблицы. Кроме того, при формировании дерева можно использовать по одному значению из каждой колонки без учета этих значений (если в роли элементов отрезка выступают заголовки полей таблицы).
