Тема РЕЛИКТ Создание высокочувствительных приемных систем для исследований микроволнового реликтового излучения и для радиоастрономических исследований.

Научный руководитель д.ф.-м.н. И.А. Струков.

Разработан и исследован малогабаритный приемный модуль на частоту 18500-19500 МГц в составе:

- малошумящий усилитель сверхвысоких частот;

- гетеродин;

- преобразователь частоты;

- детектор;

- выходной усилитель продетектированного напряжения.

Основное назначение модуля – работа в составе СВЧ радиометрического приемника для дистанционного исследования морского волнения.

Конструктивно модуль представлял собой моноблок размером 100х90х15 мм. Входной волновод имел сечение 11х5,5 мм, выходной разъем типа СР50-751.

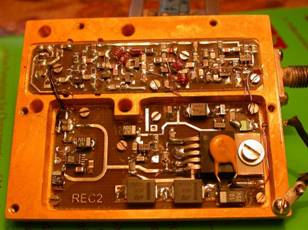

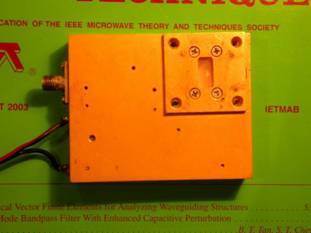

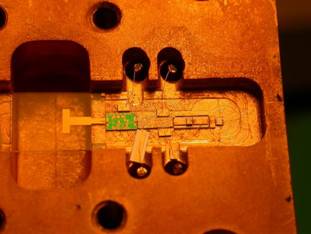

	Внешний вид действующего образца модуля в сборе показан на рисунке сллева. На рисунках ниже приведены внутренние виды СВЧ и НЧ частей модуля:

Данный модуль предназначен, в основном, для исследований поляризационных характеристик исследуемых объектов. Поэтому в состав модуля не был включен входной модулятор или переключатель. Работа модуля планируется с использованием волноводного ферритового вращателя плоскости поляризации на эффекте Фарадея. В дальнейшем, для обеспечения высокой стабильности работы модуля планируется его установка в термостатируемый герметичный объем.
