Тема ИСПЫТАТЕЛЬ Развитие исследовательской, конструкторской, опытно-экспериментальной базы научного космического приборостроения.

Между стыками щитов имеется уплотнение из мягкой резины (поролона), которая сжимается при сборке и обеспечивает пыленепроницаемость стыков соединений по стыкам.

Для входа в чистовую палатку имеется специальный тамбур, который соединяется с чистовой палаткой и выполняет роль воздушного шлюза при входе в обслуживающего персонала внутрь. Кроме того, в тамбуре возможна организация смена производственной одежды ( халатов, обуви, головных уборов), то есть тамбур выполняет функции гардероба.

Каркас состоит из силовых стоек, установленных на пол помещения и соединенных между собой балками. К балка и стойкам крепятся щиты.

Щиты представляют собой сборную конструкцию из отдельных металлических треугольников, соединенных между собой. На щиты натянут экран, выполненный из антистатической полиэтиленовой плёнки и закреплённой на конструкции щита с помощью винтов и накладок.

Тамбур представляет металлическую неразборную конструкцию, обтянутую антистатической полиэтиленовой плёнкой. К каркасу чистовой палатки тамбур присоединяется с помощью винтов. Тамбур и чистовая палатка имеют отдельные входные двери.

Вентиляционно-фильтрующие агрегаты могут быть включены как оба сразу, так и каждый отдельно.

Основные технические данные и характеристики.

1. Климатическое исполнение ПЧ-УХЛ4 оп ГОСТ 15150-69. Условия работы в производственных помещениях с чистотой воздуха не ниже 5-го класса по ОСТ-92-0069-86.

Подготовлено и выдано ТЗ на разработку проектных решений на реализацию гермозоны класса Р7 (ГОСТ Р50766-95) на существующих площадях монтажного участка ИКИ.

Руководящие нормативные документы

Метрологическое обеспечение.

• Проведена аттестация всего измерительного и испытательного оборудования в КИСе Института, в том числе, оборудования для проведения испытаний на ЭМС.
• Подготовлены документы для получения лицензии с целью самостоятельной аттестации измерительного оборудования.
• Приобретен ряд современных ГОСТов с требованиями по метрологии.

Модернизация оборудования.

• Проведена модернизация стенда для проведения механических испытаний ВЭДС-900.
• Для более качественного контроля работ в производстве запущено новое измерительное оборудование для ОТК.

Стенд для проведения по работ по автоматической стыковке с высокой точностью при управлении движением активного аппарата в воздушной среде.

• В данном случае двигателями маневрирования являются управляющие воздушные сопла, подключенные к пневмосистеме, обеспечивающей необходимое давление и расход рабочего тела.
• Основным узлом, задающим управляющие воздействия, является ТВ-камера, с управляющим компьютером, обрабатывающим данные по геометрическому расположению и динамике изменения относительного положения наблюдательной цели, положения стыковочного модуля и его приводных механизмов.
• Для практического решения задач по демонстрации заложенных решений в систему управления и дополнительной отработки точностных характеристик процесса управления в ИКИ создается стенд по отработке данных принципов с целевой установкой: обеспечения возможности достижения точности стыковки, оцениваемой величиной в 1 мм линейного размера при данных динамических характеристиках подвижного модуля.
• Ожидаемая оценка точности следует как из результатов теоретических расчетов, так и средств математического моделирования процессов, являющихся узловыми в данной технологии выполнения процесса стыковки.
• Важное дополнительное приложение работ, которые предполагается проводить на данной установке – отработка и оптимизация средств высокоточного автоматического монтажа конструкций, которые могут быть использованы в монтажных работах с использованием вертолетов.
• В данный момент основные узлы установки скомплектованы. Для ее монтажа в условиях конкретного помещения – КИС-ИКИ требуется приобрести и установить оборудования механического привода и подачи к стыковочному узлу.

Стенд для проведения и отработки стыковочных работ в водной среде.

• Стенд создается для более полной проверки соответствия условиям сближения и стыковки в условиях функционирования в космическом пространстве.
• Основным фактором , обеспечивающим приближение к условиям работы в космосе является явление компенсации в водной среде весовых характеристик подвижных модулей.
• Предполагается создать водный резервуар размером 4х4х4 м для обеспечения возможности автоматической платформе направляться к обозначенной цели. Платформа приводится в движение электрическими двигателями, оснащенными гребными винтами и направляется ТВ-камерой и компьютером обработки ТВ-изображений с оригинальным алгоритмическим и программным, обеспечивающими почти оптимальное управление приводными механизмами. Результирующая точность стыковки должна быть не хуже 1 см.
• При работе в условиях полной прозрачности водной среды основным мешающим фактором является наличие присоединенной массы жидкости, сопровождающей движение платформы. Коррекция этого показателя может быть осуществлена по результатам уточненных расчетов уравнений движения.
• Данная работа имеет и иное техническое приложение, связанное в обеспечением монтажных работ для средств сборки подводных платформ и проведения работ по подводному бурению.
• Существенно неблагоприятными факторами в этом случае являются слабая прозрачность естественной водной среды и помехи в виде затенений и отблесков от живых организмов, подводные течения.
• Для компенсации этих явлений предполагается использовать современные средства фильтрации сигналов и их выделения на фоне помех – использовать фильтры Винера, Калмана, итеративные фильтры и др.
• В данный момент для выполнения этой работы создается проектная документация для изготовления и монтажа установки.
• Руководитель: к.т.н. О.П.Клишев, 333-23-56.

Стенд для отработки охлаждаемой аппаратуры и натурного моделирования ИК-обзора неба

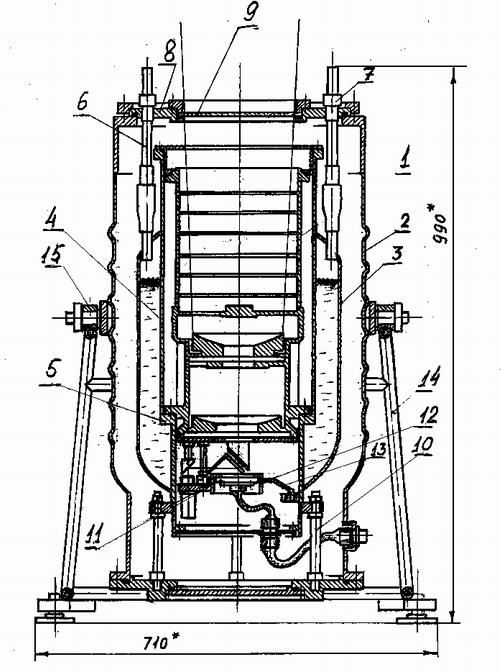

Разработан и изготовлен охлаждаемый жидким азотом телескоп-стенд для проведения широкоугольных астрономических наблюдений в инфракрасной области спектра. Частично данная работа выполнена в рамках программы “ПЕРСПЕКТИВА”.

Основные технические характеристики стенда:

• максимальные габариты испытываемой аппаратуры – диаметр 250 мм, высота 400 мм;
• масса испытываемой аппаратуры – до 20 кг;
• световой диаметр входного оптического окна – 200 мм;
• рабочая температура объектива – 80 К;
• объем заливаемого жидкого азота - 18-20 литров;
• время захолаживания объектива до рабочей температуры – 15 часов;
• время хранения жидкого азота (без тепловыделения на фотоприемном устройстве и долива жидкого азота) – 38 часов;
• суммарная масса стенда с силовой рамой и макетом телескопа - не более 60 кг.

Основные оптические характеристики объектива :

• световой диаметр – 150 мм;
• фокусное расстояние – 270 мм;
• поле зрения – 5 градусов;
• диаметр изображения звезды – 40 мкм.

(д.т.н. Косов А.С., тел.333-2267, akosov@iki.rssi.ru).

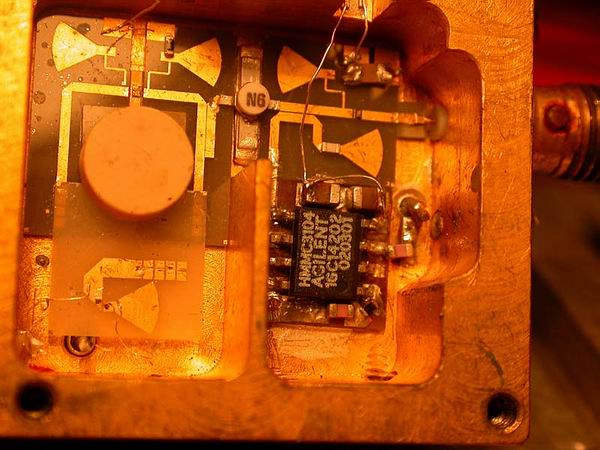

Рис.16. Фотографии синтезатора со стороны генератора (слева) и со стороны схемы ФАПЧ (справа). Размеры корпуса 50х50х15 мм.

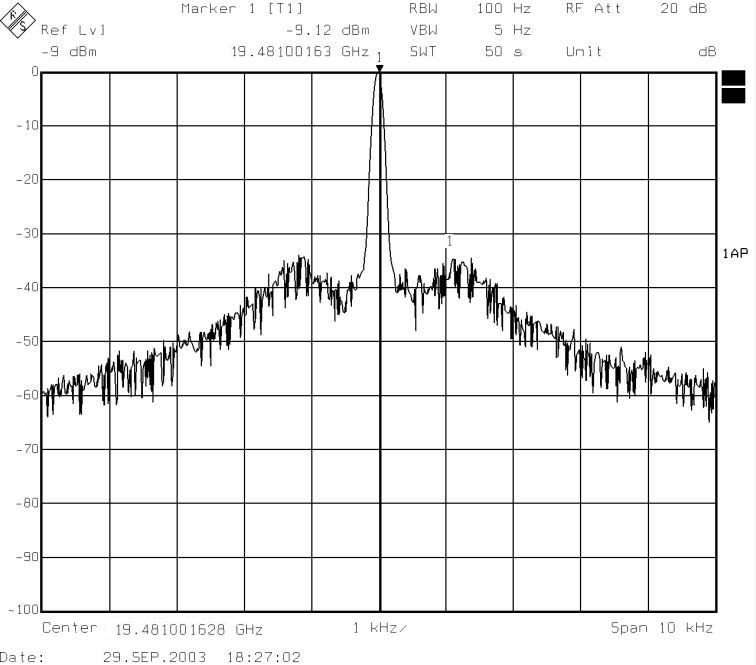

Спектр генератора после удвоения частоты представлен на Рис.17. Интеграл фазовых шумов во всем диапазоне частот определяет величину вариации фазы относительно опорного сигнала. Расчет показывает, что вариации фазы составляют около 1 углового градуса.

(д.т.н. Косов А.С., тел.333-2267, akosov@iki.rssi.ru).

Приемо-передающие модули предназначены для работы в различных СВЧ радиотехнических устройствах, в частности:

• В научной аппаратуре, предназначенной для дистанционного зондирования поверхности Земли и других планет, исследования атмосферы и океана.
• В аппаратуре ближней радиолокации, в том числе служебной, позволяющей измерять скорость и дальность до цели на расстояниях до 10 км (во многом определяется антенной), в системах автоматической посадки и причаливания космических аппаратов.
• В наземных и космических радиорелейных станциях и служебных системах, обеспечивающих скорость передачи данных до 100 МБ/сек.

ППМ имеют следующие параметры:

ППМ выполняются в виде металлического моноблока, на лицевой поверхности которого в проточках устанавливаются элементы СВЧ тракта, как показано на рис. 9. На задней стороне ППМ устанавливаются стабилизаторы питания, усилитель промежуточной частоты, модулятор. Связь между лицевой и задней стороной осуществляется через проходные изоляторы. В СВЧ тракте применяются активные монолитные бескорпусные элементы. Соединительные микрополосковые линии с волновым сопротивлением 50 Ом выполняются на кварце толщиной 200 мкм. Для уменьшения потерь и обеспечения неизменности характеристического сопротивления микрополосковые линии имеют обратную металлизацию. Все элементы устанавливаются с помощью серебросодержащего проводящего клея типа ЭЧС. Соединение элементов осуществляется методом термокомпрессии золотой проволокой диаметром 16 мкм.

Одной из особенностей ППМ было использование широкополосных волноводно-полосковых переходах на кварце толщиной 200 мкм. Переходы оптимизировались с помощью программы 3D электромагнитного моделирования Agilent HFSS 5.6. Примененные переходы вносят весьма малые потери (на уровне 0.1 дБ) и согласованы на нагрузку 50 Ом в диапазоне 26-40 ГГц с КСВН не более 1,5.

Следующей особенностью ППМ является применение современной элементной базы – монолитных микросхем мм диапазона длин волн. Напрмер, малошумящий усилитель ALH276 фирмы Velocium, установленный в блоке рис. 9, имеет типичный коэффициент шума 2 дБ. Выходной усилитель мощности имеет уровень выходной мощности насыщения около 1 Вт. Благодаря резерву мощности, требуемую для ППМ уровень в 300 мВт удалось достичь в весьма облегченном режиме. Требуемое напряжение на стоках транзисторов было 2-2,5 В, тогда как номинальное значение напряжения составляет 5 В. Ток питания устанавливался на уровне 0,7 А, номинальная величина равна 1 А. Облегченный режим гарантирует высокую надежность и длительный срок службы микросхемы. Следует отметить также применение микросхемы смесителя с фазовым подавлением зеркального канала типа AM038R1-00 фирмы Alpha Ind. Смеситель вместе с внешним квадратурным мостом обеспечивает подавление зеркального канала не менее чем на 20 дБ. Смесители подобной структуры позволяют упростить систему, исключив из нее достаточно сложный и дорогой полосовой фильтр СВЧ.

(д.т.н. Косов А.С., к.ф.-м.н. Скулачев Д.П., тел.333-2267, akosov@iki.rssi.ru).

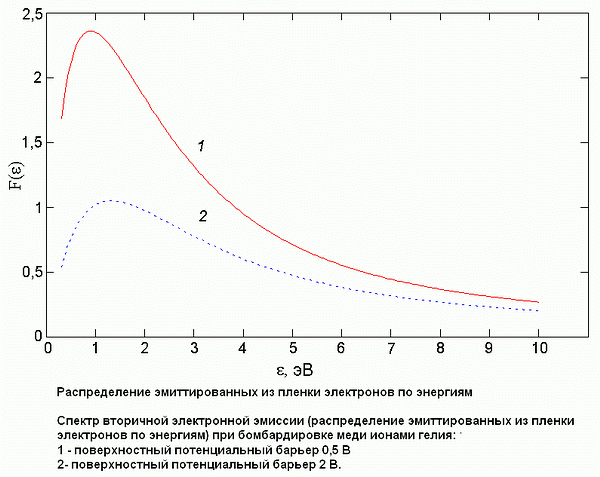

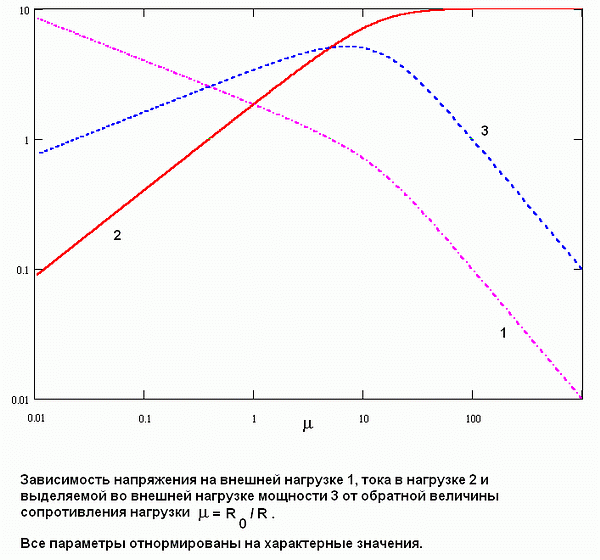

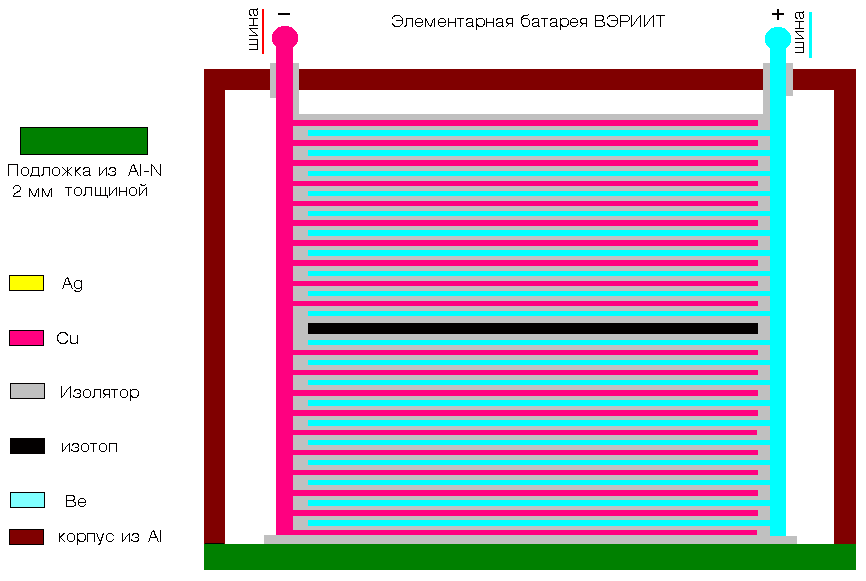

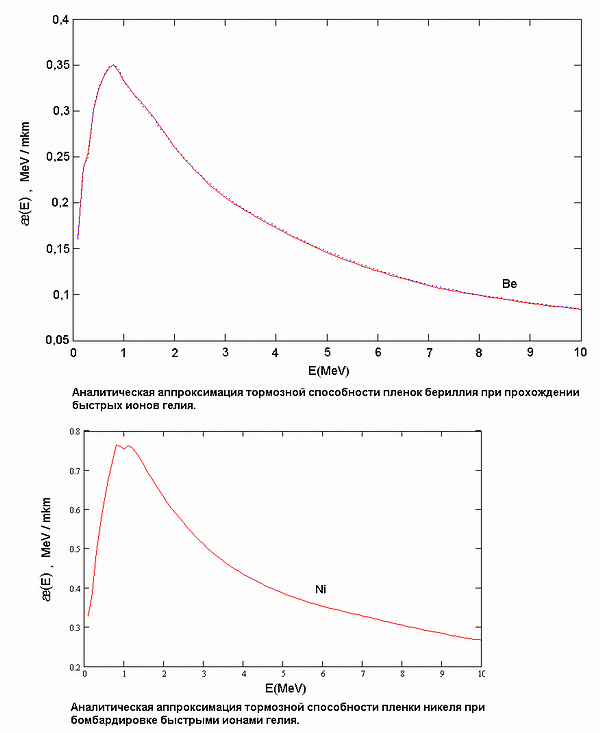

1.1. Проведен сбор и систематизация информации (результаты расчетов и экспериментальные данные) по характеристикам взаимодействия быстрых ионов и сверхтепловых электронов с веществами пленок эмиттера вторично-эмиссионного радиоизотопного источника тока ) принципиальная схема батареи представлена на рис.В1) включая генерацию плазмонов и фононов в плазме твердого тела. Получены аппроксимационные формулы (рис.В2) для тормозной способности, длинам свободного пробега заряженных частиц (быстрых ионов и сверхтепловых электронов), позволяющие выполнять моделирование как эмиссии вторичных электронов из пленок (рис.В3) , так и вольтамперную характеристику (рис.В4) при заданных входных параметрах системы. База данных по указанным характеристикам реализована для ряда материалов пленок в виде файлов и программ, что весьма важно для их использования.

Балебанов В.М., Ерохин Н.С., Зольникова Н.Н., Михайловская Л.А., Моисеев С.С. Взаимодействие быстрых ионов гелия с эмиттером радиоизотопного источника тока. - Прикладная физика, 2003, № 1, с.35-41, 2003.

которых располагаются коллекции данных, и базовых протоколов доступа, используемых внутри локальной системы, функционирующей у отдельных репозитариев на различных платформах. Была разработана структура и создана распределенная информационная система, интероперабельная с Европейской системой космической информации INFEO. Пользователи по средствам специализированного Web-интерфейса формируют критерий отбора в информационной системе, который после преобразования по протоколу CIP (Catalogue Interoperability Protocol) передаётся всем остальным репозитариям. Далее он передаётся соответствующим шлюзам по тому же протоколу CIP. Инсталирован и тестирован совместно со специалистами ESA INFEO Gateway, который является шлюзом в международную систему обмена космической информацией CEOSnet. В результате работ по проекту была обеспечена

операционная совместимость научного Архива с национальными (NASA DAACs) и международными (CEOS IDN) центрами космических данных. Новое поколение архивов данных позволяет организовать оперативную работу широкого круга удаленных пользователей со спутниковыми данными и результатами их обработки. Основная функция такой системы - обеспечить оперативный доступ пользователей к информации т.е. позволить получить информацию уже через несколько минут или десятков минут после проведения наблюдений. В проекте INTAS IRIS реализованы основные требования к архиву данных ДЗЗ: создана система автоматического накопления архива, позволяющая организовать автоматический прием данных, их обработку и передачу в архив; определён список свойств (атрибутов) хранимых данных для обеспечения наиболее полного соответствия хранимой информации запросам пользователя.

Работа разбивалась на несколько этапов:

- Разработка идеологии построения УБП.

• Проработка технических возможностей создания прототипа УБП
• Определение архитектуры программного обеспечения УБП.
• Разработка макета УБП (в неполной конфигурации).
• Разработка прототипа программного обеспечения для УБП
• Тестирование УБП.

В данной работе предлагается решение этой проблемы путем создания базы данных и организации их программируемой обработки непосредственно на борту объекта с последующей передачей результатов. Таким образом, для ряда экспериментов, в которых ведется непрерывное наблюдение на орбите, хотя весь объем данных в необработанном виде по-прежнему не будет доступен на Земле, данные могут быть обработаны на борту и результаты обработки переданы на Землю и интерпретированы экспериментатором. При этом возможна итеративная обработка данных по мере необходимости.

Организации распределенной файловой системы с задаваемым приоритетом хранения уделено существенное внимание.

Наличие ряда общих задач, выполняемых процессорами различных научных приборов, позволяет авторам предложить некоторый набор микропроцессорных плат и программных модулей, предназначенных для решения типовых задач управления физическим прибором и сбора поступающих от него данных. Как правило, микропроцессор должен включать несколько каналов АЦП и ЦАП, цифровые входы и выходы для связи с прибором. На сегодня мы можем предложить несколько версий узла сопряжения с прибором, хотя удобство использования набора сможет оценить только автор прибора.

Круг задач, решение которых должно обеспечиваться программным комплексом, определен следующим образом:

- возможность перепрограммирования как основа обеспечения гибкости системы,

- логика взаимодействия бортового комплекса с наземным обеспечением,

- восстановление программ отдельных процессоров,

- разработка прототипа программного обеспечения системы,

- взаимодействие процессоров между собой,

- трудности внесения изменений – ограниченность числа команд – работа с готовым кодом с минимальными изменениями (необходимость наземного стенда),

- особенности передачи информации на Землю – подготовка к уничтожению переданного материала по получении квитанции – повторы передачи,

- организация файловой системы с приоритетами хранения (материал, даже разрешенный к уничтожению, хранится до тех пор, пока занимаемое им место не требуется для хранения более приоритетных данных),

- создание узлов хранения информации,

- дублирование критической информации,

- принятие решения о дублировании информации.

Руководитель:

Проведена проработка и сформулировано предложение о другом варианте запуска связного КА – “Союзом-Фрегатом”. Рассматриваются, как и ранее, два случая: первый – прямой вывод КА весом 700 Кг на ГСО; второй – вывод двух малых КА (по 500 Кг) с доразгоном плазменными двигателями.

Работа ведется совместно с академиком Р.З.Сагдеевым, В.М.Линкиным, В.М.Готлибом, А.В.Захаровым (ИКИ), К.М.Пичхадзе, В.М.Долгополовым (НПОЛ, НИЦ им. Бабакина), Ю.Б.Зубаревым, И.Э.Мачем (НИИ “Радио”), А.И.Морозовым (Курчатовский Центр), А.И.Бугровой (МИРЭА).

Кроме изготовленной технической документации (на уровне техпредложений, расчетов), в 2003 г. выпущен обзор по плазменным двигателям:

При проектировании микроспутника (МС) разработана систематика ведения работ, в которой выделяются проблемы сильных взаимосвязей систем и отдельных узлов. Задача, поставленная перед разработчиками МС, определяет общий и приблизительный облик МС. По поставленной задаче сформулированы тактико-технические требования к обеспечению предстоящего эксперимента в целом, а также системам МС.

Под обеспечением эксперимента понимается научно-методический план проведения будущего эксперимента, технические средства бортового и наземного секторов, графики проведения разработки, испытаний и запуска, финансовое обеспечение проекта.

Научная или прикладная задача непосредственно определяет такие параметры МС как общий состав систем МС, точности и величины основных параметров, способы стабилизации, каналы управления, телеметрии (ТМ) и передачи полезной информации, траекторные и баллистические параметры.

В состав МС входят различные системы и узлы, выполняющие основные функции. Можно выделить часть систем, образующих центральную часть служебных систем (платформа) на базе которой строятся все остальные системы МС. Платформа обеспечивает базовые функции МС. К ним можно отнести каналы управления и сброса ТМ и ПИ, энергообеспечения, сбора основной ТМ.

На базе платформы могут устанавливаться дополнительные служебные системы, обеспечивающие функции ориентации и стабилизации, дополнительных каналов радиосвязи, сбора ТМ, определения времени и местоположения. Платформа обеспечивает и выполнение прямой задачи МС – адаптация полезной нагрузки.

Дальнейшее увеличение производительности полезной нагрузки приводит к еще большему разделению функций. Увеличиваются требования к вычислительной мощности бортовых процессоров к пропускной способности каналов обмена между узлами системы.

Технологическая и элементная база современных бортовых систем имеет достаточную основу. Есть средства решения, как простейших спутниковых платформ, так и сложных. Разработаны стандарты и элементная база для создания бортовых отказоустойчивых систем. Без использования данного опыта в перспективных разработках не обойтись.

По плану основных мероприятий по созданию перспективной платформы для МС основным выводом из проведенных в СКБ КП разработок платформ и приборов для МС, а также систем сбора ПИ является понимание того, что создать универсальную платформу для МС различного назначения невозможно. Универсализм или стандартизация возможны в некоторых подходах к проектированию. Например, использование программированной логики в узлах приборов или использование стандартов (LVDS, Spacewire, RS232 – 485 и др.). В связи с этим целесообразно использование перспективных CAD и стандартов при проектировании МС.

Научный руководитель темы директор СКБ КП ИКИ РАН, ктн М.Б. Добриян

Испытательная база для отработки алгоритмов автоматизированного управления и обработки изображений (в дальнейшем База) должна обеспечивать следующие функции:

1. подключение матричных фотоприемников (в дальнейшем ПЗС матрицы) к блоку управления считыванием информации;
2. преобразование аналогового видеосигнала в цифровую информацию, удобную для считывания персональным компьютером;
3. выборка и предварительная обработка кадров;
4. определение координат объектов;
5. определение типов объектов;
6. прочие задачи обработки изображений;
7. вывод результатов обработки на монитор персонального компьютера;
8. вывод результатов обработки на видеомагнитофон и телевизор;
9. запоминание и архивация данных.

Задача 1 решается поставщиком ПЗС матриц.

Задача 2 решается применением встраиваемого в ПК ТВ-тюнера Aver Media TV Capture Secam DK или разработкой, встраиваемой в ПК, специализированной платы,.

Задачи 3-6 решаются написанием специализированных программ, необходимых для отработки алгоритмов обработки изображений.

Рассмотрены две возможные схемы построения Базы.

В первой схеме для 3 задачи была написана программа, использующая операционную систему Windows 2000 фирмы Microsoft, совместно с библиотекой обработки видео DirectX (см. рис. 1).

Во второй схеме для 3 задачи была написана программа, использующая операционную систему GNU/Linux, совместно с библиотекой обработки видео Video for Linux .

Задачи 7-8 решаются применением AGP видеокарты ASUS V7100T PRO SE (GeForce2 MX-400) имеющей ТВ выход.

Задача 9 решается применением жесткого диска Seagate Barracuda IV UDMA-100 объемом 80 Гбайт, а также пишущего привода компакт дисков Mitsumi CR-486ETE 48/24/48x.

Особо необходимо отметить важность выбора интерфейсов связи между отдельными частями (устройствами), входящими в Базу.

Авторы: Ауст С. А., Лукомский А. К., Потемкин С. А.

Руководитель: Клишев О. П.

В ИКИ РАН была проведена встреча с Заместителем Председателя Совета Федерации РФ Николаевым М.Е. Обсуждался вопрос использования Программы научно-образовательных микроспутников в рамках работ Программы Отделения РАЕН “Проблемы развития Арктики и регионов севера”, научным руководителем которой является Николаев М.Е. Намечены пути совместной работы.

На выставке инноваций г. Москвы и московской области представленные работы по "Колибри-2000" были удостоены диплома выставки. На 28-й международной выставке новых технологий в Сирии и на Международном авиационно-космическом салоне "МАКС-2003" посетителями и деловыми кругами был проявлен значительный интерес к выставленному макету микроспутника “Колибри-2000”.

Методический опыт, накопленный при проведении исследований на спутнике Интербол-1 и станции "МИР", позволил разработать методику обеспечения электромагнитной чистоты на микроспутниках, создаваемых в рамках “Программы научно-образовательных микроспутников”. К работе по разработке Программы были привлечены не только сотрудники ИКИ РАН, но и большая группа учёных и специалистов, объединённых в Межрегиональную общественную организацию “Микроспутник” ( МОО “Микроспутник”):НИИЯФ МГУ, РКК “Энергия”, СКБ КП ИКИ РАН, НИЛАКТ РОСТО (г. Калуга), НПОМашиностроения (г. Реутов), КБ “Полет” и ПО “Полет” (г. Омск), НПФ “Маг-сенсор” и АК “Ригель” (г. С.-Петербург), ИАТЭ (г. Обнинск) и др.

Важным этапом в дальнейшей разработки программы использования микроспутников явилось начало разрабатываемой в настоящее время в ИКИ РАН базовой платформы микроспутника "Чибис", (титульный лист предложений приведен в Приложении 1). Важно также отметить, что реализации на микроспутнике "Чибис" Программы экологического мониторинга состояния приземной плазмы, атмосферы и поверхности Земли подключились ученые и специалистов Национальной Академии наук Украины.

Для формирования служебных систем и состава научной аппаратуры микроспутника "Чибис" были проведены рабочие встречи и семинары с широким кругом специалистов и разработаны исходные данные на:

А) Системы ориентации и стабилизации (КБ “Полет”, г.Омск)

Разрабатывается система стабилизации и ориентации с использованием гравитационной штанги, успокоителей качки в виде магнитных соленоидов с управляемым током и силовым гироскопом.

Б) Системы электропитания (НПОМашиностроения, г.Реутов)

Отрабатываются солнечные панели с повышенным коэффициентом преобразования солнечной энергии и миниатюрные аккумуляторы.

В) Системы телеметрии (НИЛАКТ РОСТО г. Калуга и др.)

Модернизируется система сбора информации (на базе системы ДОКА для Колибри-1) и разрабатывается новая радиолиния.

Г) Радиолюбительские каналы связи.

Разрабатывается несколько вариантов простых школьных наземных систем управления микроспутниками на базе серийной радиолюбительской аппаратуры.

Д) Проведено обсуждение и разработаны исходные данные для установки на микроспутники приемников GPS, способных решать не только навигационные, но и сугубо научные задачи по исследованию параметров ионосферы.

Проведено два рабочих семинара со школьниками в г.Обнинск (Наукоград № 1 в Российской Федерации). При активном организационном участии МОО “Микроспутник” администрация г. Обнинск выделило деньги на закупку оборудования для школьного наземного пункта, провело оборудование его компьютерной техникой.

Представители МОО “Микроспутник” О.Р.Григорян и С.И.Климов провели однодневный семинар в Высшем техническом колледже г.Грац (Австрия), где присутствовало более 100 учащихся. Были сделаны доклады о достижениях российской космонавтики и о Программе научно-образовательных микроспутников. Директор колледжа в своем письме руководителям ИКИ РАН, НИИЯФ МГУ и МОО “Микроспутник” выразил большую заинтересованность в участии колледжа в Программе..

Предварительные результаты научно-исследовательской и научно-образовательной программ были представлены в докладах на Третьей межотраслевой научно-технической конференции по микроспутникам в ЦНИИМашиностроения (г. Королёв) и на VII международной выставке-конгрессе “Высокие технологии. Инновации. Инвестиции”, проводимой в рамках недели высоких технологий в г. Санкт-Петербурге. На 34-й сессии КОСПАР был представлен стендовый доклад по первым результатам “Колибри-2000”, подготовлены тезисы доклада на 54th International Astronautical Congress (Бремен, 2003).

Создание и успешная работа в ионосфере микроспутника "Колибри-2000" подтверждено в штаб-квартире ЮНЕСКО и на 40-й сессии Научно-технического подкомитета Комитета по использованию космического пространства в мирных целях (Вена, 17-28 февраля 2003 г.).

В июле-августе 2003 г. Институтом космических исследований РАН совместно с Горелецкой негосударственной школой в с. Горелец Парфеньевского района Костромской области была проведена 6-ая Горелецкая летняя естественно-научная школа. В работе летней школы в качестве слушателей приняли участие 18 школьников из различных школ Москвы, Московской обл. и Костромской обл. Преподавателями являлись сотрудники ИКИ РАН, МГУ, Фонда охраны дикой природы и преподаватели ряда московских школ. В течение 17 дней школьникам были предложены лекции и практические занятия по вопросам астрономии и космических исследований, геофизике, экологии, практической и наблюдательной биологии, гелиоэнергетике. По результатам работы в летней школе слушателями совместно с преподавателями готовятся доклады и выступления для школьных научных конференций.
