2.4. Фундаментальные и прикладные научные исследования планеты Земля

Тема КЛИМАТ. Изучение изменчивости климатических параметров и природные катастрофы разных масштабов: развитие и анализ физических механизмов, разработка современных методов обработки данных космического мониторинга климатических и экологических процессов. Научные руководители д.т.н. Лупян Е.А., д.ф.-м.н. Е.А.Шарков.

Научные исследования настоящей темы (Гос. Регистрация № 01.20.03 03440) проводятся в соответствии с пунктами 6.20 и 6.21 "Основных направлений фундаментальных исследований РАН" (пост. Президиума РАН от 1 июля 2003г.).

Термодинамические процессы в системе океан-атмосфера протекают в открытой системе взаимосвязанных геосфер и формируются в результате большого набора природных процессов под действием внутренних и внешних энергетических источников. Энергетические потоки и массоперенос, происходящие в широком спектре интенсивностей и пространственных и временных масштабов, связывают между собой функционирующие структуры всех геосфер планеты; эти связи и сами геофизические процессы, оказываются сложными, нелинейными и многопараметрическими. Изучение структуры и изменчивости гидрометеорологических параметров важно и для изучения изменчивости климата и для оценки степени упорядоченности атмосферы. Особый интерес представляет изучение изменчивости наиболее влиятельных крупномасштабных атмосферных процессов, оказывающих воздействие на транспортные и диссипативные свойства атмосферы и климатическую систему в целом (Южное Колебание – Эль-Ниньо (ЮКЭН) и глобальный тропический циклогенез (ГТЦ)). С проблемами климатологии и гидрологии тесным образом переплетаются проблемы изучения, мониторинга и определения характеристик снежного и лесного покрова планеты, поскольку снежный покров и леса оказывают огромное влияние на климат, рельеф, гидрологические и почвообразовательные процессы. В связи со сказанным выше особенно важными представляются:

- сбор данных о природных процессах, формирование хранилища разнородных данных и организация удобного доступа к ним как локального, так и глобального;

- анализ связей между временной структурой климата, с одной стороны, и многомасштабной структурой динамики ЮКЭН и ГТЦ – с другой, а также временной изменчивостью связанных с ними процессов в гелио- геодинамической цепочке энергообмена нестандартными нетрадиционными математическими методами;

- разработка моделей изучаемых природных процессов и сред; выявление управляющих процессами физических механизмов.

В результате исследований, проведенных по этим направлениям, получено следующее.

1. Существует связь между изменчивостью солнечной активности и динамикой процесса ЮКЭН; например, сбои некоторых циклов происходят в периоды ослабления солнечной активности.

Термодинамический процесс глобального масштаба, ЮКЭН, происходит в тропической зоне системы океан-атмосфера, но оказывает заметное воздействие на динамику всей климатической системы планеты. События Эль-Ниньо нарушают нормальный цикл циркуляции в системе океан-атмосфера и приводят к широкомасштабным аномалиям климатического процесса. ГТЦ – процесс коллективной вихревой активности интенсивных крупномасштабных атмосферных вихрей тропических широт – является важным звеном циркуляционных процессов в атмосфере. Проведен анализ данных долговременных наблюдений за изменениями характеристик крупномасштабных термодинамических процессов в системе океан-атмосфера. Используемые методы (вейвлет-анализ, понятия теории нелинейных динамических систем и понятия синергетики) дают возможность наиболее полно и объективно исследовать структуру анализируемых множеств. В частности, показано следующее.

(а). Процессы, происходящие в тропической зоне играют важную роль в формировании изменчивости климата в масштабах десятилетия и более. Кроме того, эти процессы влияют друг на друга и на ситуацию на более высоких широтах. Так, в периоды активных Эль-Ниньо наблюдается смещение путей распространения тропических циклонов; кроме того, количество тропических циклонов (интенсивность ГТЦ) заметно уменьшается в одних регионах (в Атлантике, например) и увеличивается в других (например, в юго-западном регионе Тихого океана).

(б). Эпохи между интенсивными явлениями Эль-Ниньо, обнаруженные в структуре процесса ЮКЭН, проявляются и в изменчивости текущего климата: все более или менее продолжительные теплые периоды связаны с наиболее интенсивными событиями Эль-Ниньо, однако частота событий не имеет решающего влияния на потепление климата. Важна не только частота, но и длительность и интенсивность событий.

(в). Хорошо известный 11-летний цикл солнечной активности нерегулярен и колеблется между 9 и 12 годами. Сбои этого цикла происходят, в основном, в периоды ослабления активности Солнца, причем, чем глубже предшествующий минимум активности, тем длиннее период. Выявлено, что сбои 11-летнего цикла (или периоды ослабления солнечной активности) влияют на характер изменчивости многих метеорологических характеристик, хотя самого 11-летнего цикла в них не замечено (или он проявляется очень слабо).

Астафьева Н.М. О временной структуре глобальных гелио и геофизических процессов на основе комплексного анализа данных натурных измерений // Прикладная Нелинейная Динамика, в печати.

Руководитель подтемы : Астафьева Н.М., д.ф.-м.н., 333-2145, ast@iki.rssi.ru .

2. Автомодельность, существенная нелинейность и перемежаемость являются характерным свойством не только процессов тропической зоны, но и всей климатической системы в целом (в разной степени и в разных диапазонах временных масштабов).

Энергетические потоки и массоперенос, происходящие в природных процессах в широком спектре интенсивностей и пространственных и временных масштабов, связывают между собой функционирующие структуры всех геосфер планеты. Как правило, эти связи, а в результате и сами геофизические процессы, оказываются сложными, нелинейными и многопараметрическими. Изучение структуры и изменчивости гидрометеорологических параметров, характеризующих энергетику и динамику наиболее влиятельных атмосферных процессов с разными пространственно-временными масштабами, важно и для изучения изменчивости климата и для оценки степени упорядоченности поведения атмосферы. Сравнительный анализ данных долговременных наблюдений за изменениями характеристик большого набора участников энергообмена в длинной гелио- гео- термодинамической цепочке показал следующее.

(а). Изменчивость приземной температуры воздуха и числа солнечных пятен сильно нелинейна приблизительно до 2,5 лет; характер экстремумов и структура функции перемежаемости, полученные для чисел Вольфа и индекса ЮК, практически идентичны, что может свидетельствовать о связи между изменчивостью солнечной активности и динамикой процесса ЮКЭН.

(б). Автомодельность выявлена на разных пространственных масштабах усреднения одной из важных климатических характеристик – приземной температуры воздуха; существует диапазон масштабов, по крайней мере, в два порядка величины, в котором для температуры выполняются скейлинговые соотношения. Основные особенности изменчивости температуры похожи в разных полушариях и разных регионах планеты; т.е., автомодельность, существенная нелинейность и перемежаемость являются характерным свойством не только процессов тропической зоны, но и всей климатической системы в целом (в разной степени и в разных диапазонах временных масштабов).

(в). Тот факт, что изменчивость температуры практически квазигармоническая на больших масштабах, может свидетельствовать о том, что положительный в последние десятилетия тренд температуры, который многими авторами связывается с глобальным потеплением климата планеты, может оказаться всего лишь одной из крупномасштабных составляющих (линейной или полиномиальной).

Астафьева Н.М. Мультимасштабная временная структура вариаций температуры (глобальной, полушарных и региональных) за последнее столетие // Препринт ИКИ РАН, в печати.

Руководитель подтемы : Астафьева Н.М., д.ф.-м.н., 333-2145. ast@iki.rssi.ru

3. Обнаружена 27-дневная периодичность во временной последовательности интенсивности глобального тропического циклогенеза, связанная с солнечной активностью, и показано, что глобальная система океан-атмосфера обладает собственными динамическими свойствами, характерными временными масштабами и (возможно) резонансными частотами.

Первоначальный анализ взаимосвязи между тропическим циклогенезом и индексом солнечной активности F10.7 показал, что величины глобального количества циклонов nTc автокоррелируют на масштабах времени £ 4 дней, т.е., циклоны являются короткоживущим явлением без “истории”. Временные ряды суточных значений глобального количества циклонов nTc и индексов F10.7 и Dst не показывают существенной линейной корреляции как на малых (десятки дней - месяцы), так и на больших (несколько лет) временных масштабах.

При помощи спектрального (вейвлет) анализа получено, что глобальный циклогенез имеет свои собственные временные масштабы. Эти масштабы образуют в частотном пространстве область S = 10-80 дней, отделенную как от “шумовой” области (временные масштабы S<10 дней), так и от годовых и полугодовых вариаций. Полугодовая структура отражает наличие ярко выраженного сезонного эффекта в тропическом циклогенезе. В пространственно-временных спектрах годовых рядов отклик глобального циклогенеза на внешнее воздействие с 27-дневным периодом наблюдается на частотах близких к этой вынуждающей частоте и ее второй гармонике и субгармониках. В спектрах, усредненных за 19 лет в области S = 10-80 дней наиболее яркой компонентой является S = 27 дней, практически всегда наблюдаемой в северном полушарии (рис. 1). В южном полушарии максимальный отклик чаще всего наблюдается на частотах близких к гармоникам и субгармоникам основной частоты f27 (соответствующей временному масштабу S = 27 дней).

Рис. 1. ВП-спектры глобального количества циклонов nTc и F10.7, усредненные за 19 лет. Внизу – разрезы ВП-спектров вдоль оси частот для фиксированного дня года (день 254 для nTc и 141 для F10.7.

В большинстве случаев чаcтотно-временные спектры временных рядов мгновенного числа циклонов не совсем точно совпадают с f27 и ее гармониками и субгармониками, что позволяет считать, что тропический циклогенез является проявлением сложного нелинейного поведения единой термогидродинамической системы поверхность земли - атмосфера, обладающей собственными динамическими свойствами, характерными временными масштабами и (возможно) резонансными частотами. Эти характерные частоты могут быть как cобственными, так и вынужденным откликом на внешние воздействия на всю глобальную систему в целом.

Афонин В.В., Шарков Е.А., Тропический циклогенез и солнечная активность, Геомагнетизм и Аэрономия, сдана в печать.

Руководитель подтемы : Афонин В.В., к.ф.-м.н., 333-1023. vafonin@iki.rssi.ru . Работа по подтеме велась при поддержке гранта РФФИ № 03-05-64143.

4. Интенсивность глобального тропического циклогенеза контролируется притоком тепла от Солнца, поглощаемым в средней тропосфере, с фиксируемой и различной фазовой задержкой для Северного и Южного полушарий Земли.

Анализ связи между тропическим циклогенезом и притоком солнечного тепла к системе поверхность земли – атмосфера показал, что :

(а). Тропический циклогенез откликается на приток тепла со значительной задержкой. Время отклика (фазовая задержка) тропического циклогенеза на приток тепла составляет 76 дней в северном и 53 дня в южном полушарии.

(б). Существует критический уровень притока солнечного тепла, выше которого интенсивность циклогенеза возрастает экспоненциально с притоком тепла. Если приток тепла ниже критического уровня то циклоны практически не образуются.

(в). Величина критического уровня притока солнечного тепла равна примерно 70% от годового максимума.

(г). Частота возникновения циклонов хорошо аппроксимируется экспоненциальной функцией от притока солнечного тепла, что свидетельствует о том, что солнечное тепло, оказывающее максимальное воздействие на циклогенез, выделяется в атмосфере, а не на земной поверхности, т.е., оно формируется за счет EUV и IR участков спектра солнечного излучения.

(д). Приток тепла к земной атмосфере является прямым агентом, контролирующим основную гармоническую компоненту тропического циклогенеза.

(е). Тропический циклогенез является проявлением сложного нелинейного поведения единой термогидродинамической системы поверхность земли - атмосфера, обладающей собственными динамическими свойствами и характерными временными масштабами.

Эти результаты получены путем сопоставления (рис. 2) вычисленных вариаций притока тепла Sp (а процентах к годовому максимуму) в течение года к двум характерным областям земной поверхности, тропикам Рака и Козерога, с годовыми вариациями количества циклонов nTc для каждого дня года, усредненным за 19 лет, панели (a), для северного и южного полушарий (здесь q – зенитный угол Солнца). Прямое сопоставление nTc с притоком тепла Sp (панели (b)) не показывает какой-либо корреляции. В то же время сдвинутые вариации количества циклонов на 76 дней в северном и на 53 дня в южном полушариях (кривые snTc на панелях (a) обнаруживают отчетливую нелинейную корреляцию с притоком тепла (панели (с)). Сдвинутые вариации количества циклонов, snTc, были аппроксимированы экспоненциальной функцией (панели (с)) и вычислены двумерные распределения среднеквадратичных ошибок аппроксимации (панели (d)).

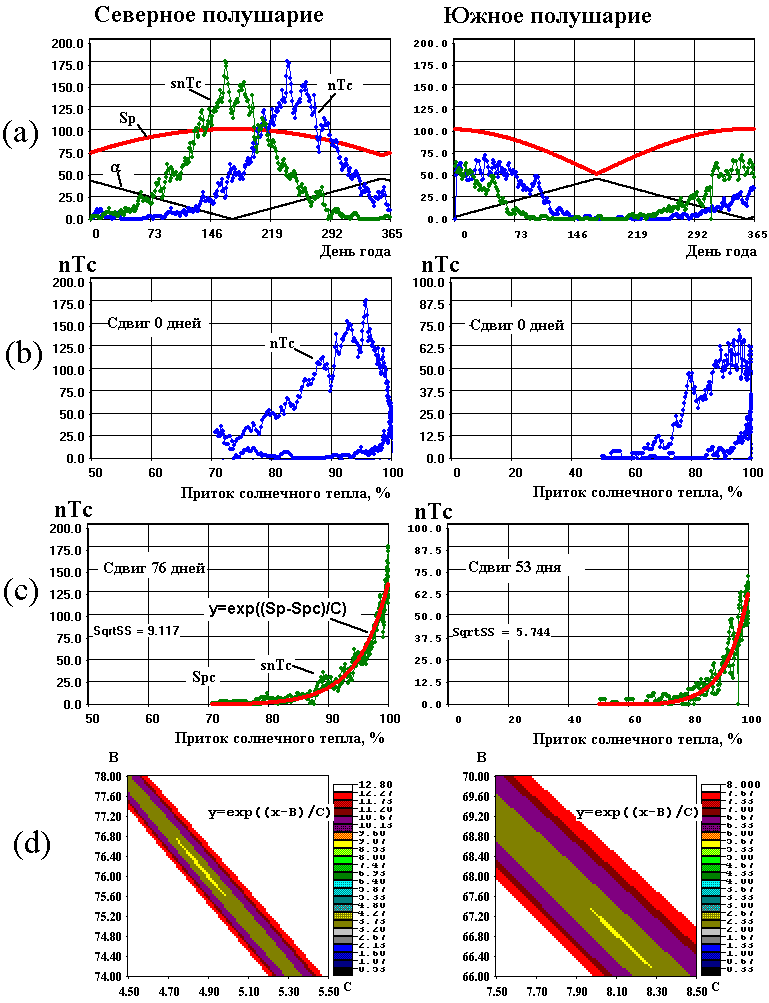

Рис. 2. Экспоненциальная зависимость аппроксимирующей функции от Sp (и узость экстремума среднеквадратичного распределения ошибок аппроксимации указывает на то, что процесс образования циклонов фактически контролируется той частью солнечной энергии, которая поглощается в атмосфере, а не поверхностью суши и океанов.





Афонин В.В., Шарков Е.А., О влиянии поглощения солнечного излучения земной атмосферой на тропический циклогенез, Геомагнетизм и Аэрономия, сдана в печать.

Afonin V.V. and Sharkov E. A, Helioactivity and properties of global tropical cyclogenesis. Paper presented at International Symposium in memory of Professor Yuri Galperin “Auroral Phenomena and Solar-Terrestrial Relations”, Moscow, February 4-7, 2003.

Руководитель подтемы : Афонин В.В., к.ф.-м.н., 333-1023. vafonin@iki.rssi.ru . Работа по подтеме велась при поддержке гранта РФФИ № 03-05-64143.

5. Поведен поисковый этап работы по созданию электронной коллекции данных глобального тропического циклогенеза и начата работа по компиляции исходных текстов программного пакета GREENSTONE в качестве средства поддержки локальной и интернет коллекций данных глобального тропического циклогенеза в форме электронной антологии.

Фундаментальная задача по исследованию, мониторингу и прогнозу состояния природной среды и, в первую очередь, природных катастрофических явлений – тропических циклонов, объединенных в единый физический процесс – глобальный тропический циклогенез – невозможна без получения экспертных и количественных оценок основных параметров исследуемой физической системы на основе долговременных (многолетних) массивов данных большого объема, представляемых в различных форматах ( как электронных, так и печатных ).

Первоочередной задачей является формирование хранилища разнородных данных и организация доступа к ним как локального, так и глобального на основании поиска релевантных документов по запросам на естественных языках. Использование формальных процедур индексации не только сужает поисковое пространство, но и требует значительных предварительных усилий по созданию обоснованной системы DTD (document type definition) и приведению данных к единому формату. При этом для обеспечения создания развивающейся информационной системы необходимо использовать не прямые средства поиска, а средства поиска на основе формирования собственной индексной базы данных в пространстве накопляемых данных. На основе такого подхода можно формировать постоянно дополняемую коллекцию разнородных данных доступную для получения экспертных оценок.

Для создания цифровой коллекции данных необходимо программное средство, обеспечивающее формирование локальных и интернет коллекций данных разнородного формата. Анализ существующих программных средств показал, что наиболее подходящим средством является программный пакет GREENESTONE, разработанный в университете Вайкато (Новая Зеландия) и распространяемый при поддержке ЮНЕСКО. Указанный программный пакет удовлетворяет стандартам международного научного сообщества W3C, т.е. имеет открытый исходный код, что позволяет оптимизировать его к требованиям конкретных прикладных задач, в частности, в рассматриваемом случае к требованиям формирования части глобального накопителя данных на компакт дисках с последующим включением их в общее поисковое пространство, определяемое динамической индексной базой данных.

В течение 2003г. в отделе 55 проведен первый поисковый этап указанной подтемы, выполненный в инициативном порядке, и начата работа по компиляции исходных текстов программного пакета GREENSTONE в качестве средства поддержки локальной и интернет коллекций данных глобального тропического циклогенеза в форме электронной антологии. Проведена апробация программного пакета на электронной энциклопедии гипертекстового формата объемом 1,5 Гб. Выбранная программа успешно справилась с поставленной задачей. В результате была создана требуемая индексная база данных по всему информационному пространству.

Покровская И. В. , Руткевич П. Б. , Шарков Е. А. Сценарный принцип усвоения спутниковой и наземной информации в контексте задач исследования атмосферных катастроф. Исследование Земли из космоса, в печати.

Руководитель подтемы : Суслов А. И., науч. сотр., 333-4366. asuslov@asp.iki.rssi.ru .

6. Проведен поисковый этап работы по созданию электронной базы многолетних данных глобального радиотеплового поля системы океан–атмосфера в контексте задач исследования вариаций климата планеты и атмосферных катастроф и начата работа по формированию и накоплению радиотепловых многочастотных и многолетних данных с космического аппарата DMSP (приборов SSM/I ) с целью создания общедоступного WEB интерфейса.

В 2003 году были начаты в отделе 55 в инициативном порядке работы по созданию базы радиометрических данных космических аппаратов типа DMSP ( приборы SSM/I ) с целью использования этих данных для решения задач вариаций климата планеты, глобального тропического циклогенеза и задач дистанционного определения глобальных и региональных характеристик снежного покрова, в том числе определения границы снеготаяния (в рамках проекта РФФИ №03-05-64374). Был установлен надежный контакт с GHRC – глобальным гидрологическим исследовательским центром, являющимся основным хранителем всех данных аппаратов серии DMSP. В результате были накоплены данные за 1995 – 2002 годы по F10 – F15 аппаратам DMSP. Общий объем данных составил величину ~ 100 Гб.

Одновременно проводились работы по отработке методики использования накопленных данных. Были разработаны программы по выделению данных для определенных областей, задаваемых географическими координатами. Для нескольких точек, в которых расположены гляциологические наземные станции и имеется многолетний ряд непрерывных наблюдений, для периода с октября по декабрь 1995 года были получены соответствующие имеющимся наземным данным многоканальные радиометрические данные приборов SSM/I с F10 и F13 аппаратов DMSP.

В настоящее время продолжается накопление данных, проводятся работы по использованию пакета GREENESTONE для создания базы экспериментальных данных с системой поиска на естественных языках и WEB интерфейсом и ведется совершенствование методики применения этих данных для решения ряда научных задач.

Покровская И. В. , Руткевич П. Б. , Шарков Е. А. Сценарный принцип усвоения спутниковой и наземной информации в контексте задач исследования атмосферных катастроф. Исследование Земли из космоса, в печати.

Руководитель подтемы : Раев М. Д., к.ф.-м.н., зав. лаб. отдела 55. mraev@iki.rssi.ru .

7. Разработана электродинамическая модель эффективной диэлектрической проницаемости многофазной дисперсной среды, учитывающая ее физические и структурные характеристики.

Естественное микроволновое излучение поверхности Земли поглощается и рассеивается снежным покровом, что создает принципиальную возможность мониторинга снегозапаса и других характеристик снега на большой территории со спутников и авианосителей. Общая теория взаимодействия микроволнового излучения с гетерогенными рассеивающими средами в настоящее время отсутствует; известные модели, большинство из которых построено на основе теории переноса излучения, не обеспечивают однозначную связь между реальными физическими параметрами снега и параметрами электродинамической модели. На основе разработанной электродинамической модели удалось количественно описать:

(а) экспериментальные данные диэлектрической проницаемости почвы и снежной среды в широком интервале микроволнового диапазона, при различных физических и структурных параметрах этих сред;

(б) экспериментально полученные спектральные зависимости коэффициента пропускания образца сухой спрессованной песчаной породы, в диапазоне длин волн, сравнимых с размерами частиц среды (0.01-0.001 см).

Разработана методика определения структурных параметров (среднего размера и дисперсии размеров частиц) сухой спрессованной песчаной среды из спектральной зависимости коэффициента пропускания образца породы в диапазоне длин волн, сравнимых с размерами частиц среды (0.01-0.001 см).

В.В.Тихонов, Г.М.Чулкова, Д.А.Боярский, А.Р.Макавецкас, Т.В.Башлыкова. Экспериментальные и теоретические исследования взаимодействия микроволнового излучения с гетерогенной средой. Препринт ИКИ РАН, Пр-2085, 2003, 16 стр.

Boyarskii D.A., Tikhonov V.V., Chulkova G.M., Makavetskas A.R. Microwave Transmission Coefficient of the Heterogeneous Media. IEEE International Geoscience and Remote Sensing Symposium, July 21-25, 2003, Toulouse, France. V. VII, p.4201-4203.

Руководитель подтемы : Д.А. Боярский, к.ф.-м.н, 333-31-00. dmitri.boyarskii@asp.iki.rssi.ru . Работа по подтеме велась при поддержке гранта РФФИ № 01-02-16055.

8. Разработана модель диэлектрических свойств связанной воды в почвах при положительных и отрицательных температурах в СВЧ-диапазоне.

Предлагаемые в настоящем проекте методы и подходы при разработке моделей взаимодействия электромагнитного излучения со снежным покровом позволят получить однозначные зависимости между радиофизическими характеристиками снежного покрова и снегозапасом, толщиной, структурой и другими его параметрами.

Развито новое приближение для описания распространения когерентного излучения в среде, состоящей из диэлектрических рассеивателей различных типов, обладающих своими диэлектрическими проницаемостями, размерами и распределением размеров.

В двухпотоковом приближении теории переноса излучения созданы модели излучательной способности дисперсной среды. На основе этих моделей удалось количественно описать:

(а) экспериментально полученные зависимости излучательных характеристик снежного покрова в соответствии с его структурой;

(б) затухание излучения внешнего источника в сухой песчаной и снежной толще.

Д.А.Боярский, В.В.Тихонов. Влияние связанной воды на диэлектрическую проницаемость влажных и мерзлых почв. Препринт ИКИ РАН, Пр-2084, 2003, 48 стр.

Руководитель подтемы : Д.А. Боярский, к.ф.-м.н, 333-31-00. dmitri.boyarskii@asp.iki.rssi.ru . Работа по подтеме велась при поддержке гранта РФФИ № 02-02-16119 (совместно с Проблемной радиофизической лабораторией Московского Педагогического Государственного Университета) и гранта РФФИ № 03-05-64374 (совместно с Институтом географии РАН).



Тема ОКЕАН. Исследования океана по результатам микроволнового дистанционного зондирования. Научный руководитель д.ф.-м.н. Е.А.Шарков

В 2003г. на базе Южного отделения Института океанологии РАН были проведены эксперименты, направленные на исследование динамики морской поверхности методами микроволнового зондирования.


1. Был осуществлен натурный радиогидрофизический эксперимент с целью исследования собственного и рассеянного микроволнового излучения морской поверхности возмущаемой потоком газовых пузырьков. В ходе эксперимента были проведены исследования связи интенсивности обратного рассеяния миллиметровых радиоволн и допплеровских спектров рассеянных сигналов с физическими и статистическими характеристиками рассеивателей, возникающих на морской.

Полученные в результате проведенных исследований данные могут быть использованы при разработке радиогидрофизической модели взаимодействия электромагнитных волн с возмущенной пузырьками поверхностью моря, которая необходима для создания микроволновых методов обнаружения подводных природных газовых факелов, являющихся обычно индикаторами газовых и нефтяных месторождений на морском шельфе.

2. В результате натурных экспериментов с использованием специально разработанного в ИКИ РАН микроволнового двухполяризациоонного радара высокого разрешения впервые был получен набор радарных данных, позволивший провести исследование процесса обрушения ветровых волн – одного из наиболее важных и наименее изученных (в статистическом и динамическом смысле) процессов, происходящих в верхнем слое океана. По радиоизображениям морской поверхности, представленным в координатах “время дальность”, были определены пространственные распределения обрушений поверхностных волн, времена жизни и скорости распространения обрушивающихся волновых гребней. Эти величины до сих пор микроволновыми методами не измерялись. Они является ключевыми, когда речь идет о генерации турбулентности в верхнем перемешанном слое и определении потока импульса, а также скорости обмена газов через границу раздела “воздух-море”.

(к.ф.-м.н. М.Г. Булатов, 333-35-33, bulatov@mx.iki.rssi.ru;M.G.Bulatov, Yu.A. Kravtsov, M.D. Raev, V.G. Pungin and E.I.Skvortsov. Microwave Radiation and Backscatter of the Sea Surface Perturbed by Underwater Gas Bubble Flow // Proceedings of the 2003 IEEE International Geoscience and Remote Sensing Symposium (IGARSS'03), 21-25 July 2003, Toulouse, France, v.IV, 2668-2670, 2003; M.G Bulatov, Yu.A. Kravtsov. M.D. Raev, V.G. Pungin and E.I. Skvortsov. Backscattering of Millimeters Radiowaves by Sea Surface Perturbed by Underwater Gas of Bubbles.//Physics of Wave Phenomena ( in press ))

3. Радиолокационные и оптические исследования динамических процессов в прибрежной зоне Черного моря.

Продолжено исследование динамических процессов в прибрежной части Черного моря. Экспериментальной основой являлись данные радиолокационного и оптического зондирования из космоса с помощью спутников ERS-2, ENVISAT и NOAA. В 2003 году основное внимание уделялось изучению процессов, связанных с формированием и распространением вихревых структур в атмосфере и океане. Были выявлены и описаны грибовидные структуры в атмосфере, а также циклонические и антициклонические вихри относительно небольших размеров от нескольких километров до нескольких десятков километров. Данные вихревые структуры играют важную роль в перемешивании и циркуляции прибрежных вод. Исследовано влияние ветра и течения на их формирование. (к.ф.-м.н. Лаврова О.Ю. 333-4256, olavrova@mx.iki.rssi.ru; Lavrova, O.Y., T.Y. Bocharova and M.I. Mityagina, SAR Observations of Typical Phenomena in the Black Sea Shore Area // Proceedings of International Geoscience and Remote Sensing Symposium (IGARSS'03) 2003,Toulouse, France, vol. 2: 966 – 968, 2003.)

4. Обнаружение нефтяных пятен на поверхности моря с помощью космического радиолокатора с синтезированной апертурой.

Проведена детальная обработка и анализ космических изображений, полученных с помощью радиолокатора с синтезированной апертурой с целью обнаружения нефтяных загрязнений на поверхности моря. Разработаны критерии необходимые для разделения процессов, связанных с поверхностным загрязнением от поверхностных проявлений процессов, имеющих похожие радиолокационные образы, таких как апвеллинг, “ветровая тень”, дождевые ячейки. Сделаны оценки для определения возраста нефтяных пятен. Выявлены зависимости проявления нефтяных пятен на радиолокационных снимках от скорости ветра, поверхностного волнения и источника загрязнений. (к.ф.-м.н. Лаврова О.Ю. 333-4256, olavrova@mx.iki.rssi.ru; Булатов, М.Г., Ю.А. Кравцов, А.В. Кузьмин, О.Ю. Лаврова, М.И. Митягина, М.Д. Раев, Е.И. Скворцов, Д.В. Александров, “Микроволновые исследования морской поверхности в прибрежной зоне (Геленджик 1999-2000)” , М., КДУ, 143 с., 2003.)

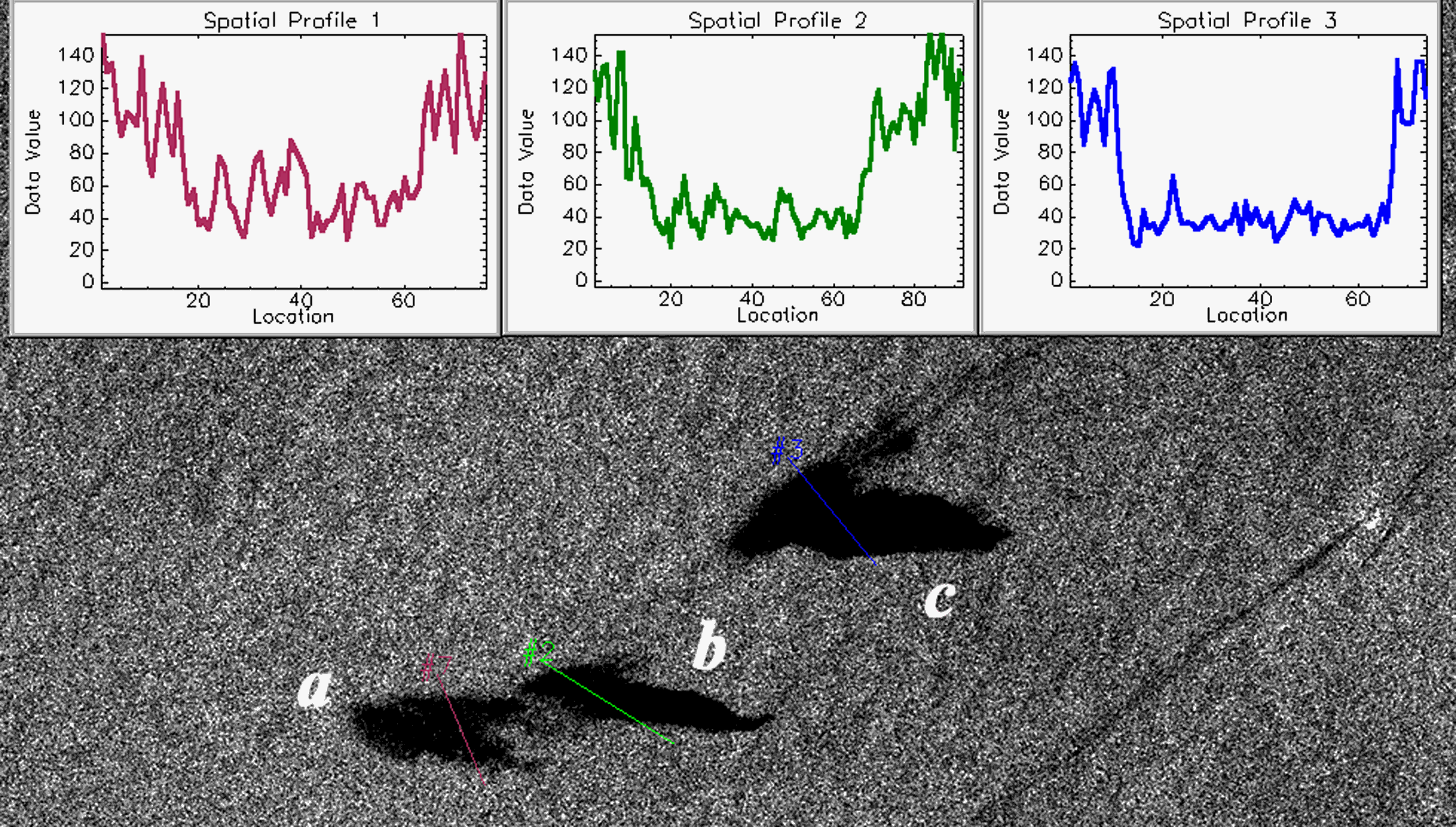

Фрагмент РСА-изображения (25 x 20 км) района Цемесской бухты, полученного со спутника ERS-2 31 июля 2002 г. Три темных пятна, обозначенных буквами “a”, “b” и “c” соответствуют поверхностным проявлениям трех разливов нефти, происшедших с некоторым интервалом по времени. Одномерные разрезы, выполненные для этих трех пятен.

5. В рамках проектов РФФИ № 01-02-16174, 03-02-06426 и совместного российско-американского проекта crdf rg1 -2341 MO-02 проведены исследования резонансных и нерезонансных эффектов при рассеянии электромагнитного сигнала на морской поверхности. Особое внимание уделено изучению рассеяния на скользящих углах. Экспериментально установлен ряд особенностей скаттерометрических и доплеровских измерений, не укладывающийся в рамки традиционной Брэгговской теории. Выдвинута и обоснована гипотеза о важной роли нерезонансных механизмов, т.е. механизмов, не связанных с определенным соотношением длин волны излучения и поверхностной.

6. Проведены экспериментальные исследования рассеяния электромагнитных волн на крутых обрушающихся мезомасштабных волнах на морской поверхности. По измерениям допплеровских спектров определены характерные скорости движения и типы рассеивателей на морской поверхности. Доказано, что заостренные гребни крутых обрушающихся волн длиной около одного метра и прилегающие к ним области поверхности являются источником дополнительного, не учтенного резонансной моделью рассеяния. Зарегистрированы всплески рассеяния от уединенных крутых готовых обрушиться волн, амплитуда которых для горизонтально поляризованного зондирующего сигнала на 10-15 дБ превышает средний уровень рассеяния рябью, и проведены оценки числа уединенных крутых волн на единицу поверхности.

7. Продолжено развитие теории рассеяния электромагнитных волн в рамках трехмасштабной модели. Рассмотрено многоканальное рассеяние для модельной формы крутой обрушающейся волны с заостренной кромкой и получено аналитическое решение задачи рассеяния с помощью методов геометрической теории дифракции. Выявлено, что основное влияние на рассеяние оказывает профиль волны в ближайшей окрестности гребня и произведено обобщение модели на случай произвольного профиля обрушающейся волны. Проведено усреднение сечения обратного рассеяния по параметрам обрушающихся волн и оценен относительный вклад мезомасштабных обрушающихся волн в суммарное сечение обратного рассеяния от морской поверхности. Оценены границы применимости и выделены эффекты характерные для настильных углов наблюдения. Предложена удобная интерполяционная формула, сопрягающая результаты геометрической теории дифракции и теории возмущений. Интерполяционная формула позволяет проследить переход от коротких (миллиметровых и сантиметровых) электромагнитных волн к длинным (дециметровым) и открывает путь к построению универсальных частотно-угловых закономерностей рассеяния электромагнитных волн на морской поверхности с учетом трех компонент волнения: крупномасштабных (энергонесущих) волн, мелкомасштабной компоненты (ряби) и мезомасштабных крутых волн.

(д.ф.-м.н. Ю.А. Кравцов, к.ф.-м.н. М.И. Митягина, к.ф.-м.н. А.Н. Чурюмов тел. 333-5078, E-mails: kravtsov@asp.iki.rssi.ru ; mityag@mx.iki.rssi.ru . М.Г. Булатов, Ю.А. Кравцов, О.Ю. Лаврова, К.Ц. Литовченко, М.И. Митягина, М.Д. Раев, К.Д. Сабинин, Ю.Г. Трохимовский, А.Н. Чурюмов, И.В. Шуган, "Физические механизмы формирования аэрокосмических радиолокационных изображений океана" // Успехи Физических Наук, 173 (1), с. 69-87, 2003; Churyumov, A.N., Y.A. Kravtsov, M.I. Mityagina and A.V. Morkotun A Three-Component Composite Model of the Sea Surface: Incorporating Steep and Breaking Mesoscale Wavelets into the Two-scale Model // Proceedings of International Geoscience and Remote Sensing Symposium (IGARSS’03), Toulouse, France, vol. VII, pp. 4183 – 4185, 2003; Mityagina, M.I., O. Lavrova, T. Bocharova and V. Pungin, Two Polarization Radar 24/Imagery of Sea Surface: The Dependence on Atmospheric Stability Proceedings of International Geoscience and Remote Sensing Symposium (IGARSS’03), Toulouse, France, vol. IV, pp: 2260 – 2262, 2003.



8. Разработана и экспериментально проверена новая методика, основанная на угловых радиометрических измерениях, определения характеристик пространственного спектра гравитационно-капиллярных волн в натурных условиях, проведено изучение влияния на него параметров ветрового потока и энергонесущих компонент волнения.

По результатам численного моделирования подтверждена возможность и разработаны алгоритмы восстановления спектра гравитационно-капиллярных волн как по азимутальным зависимостям радиояркостной температуры, так и по измерениям на фиксированном азимуте первых трех параметров Стокса частично поляризованного теплового радиоизлучения. Экспериментальные данные получены в экспедиции, проведенной в Южном отделении ИО РАН в период 1999-2002 гг.. Поляризационные радиометрические данные получены на длинах волн 0.3, 0.5, и 0.8 см, а также на вертикальной поляризации на длинах волн 6 и 8 см. Измерения сопровождались записью характеристик ветрового потока, спектров крупных волн и других метеопараметров. Впервые по результатам натурных измерений собственного микроволнового излучения морской поверхности с пирса восстановлены пространственные спектры морской поверхности в гравитационно-капиллярной области (длины волн 0,2-15 см) и среднеквадратичный уклон ветрового волнения. Проведено сравнение спектров, восстановленных по радиометрическим измерениям на разных длинах волн и сравнение среднеквадратичного уклона поверхности, определенного методом угловой радиотепловой спектроскопии с результатами определения среднеквадратичного уклона по оптическим изображениям солнечного блика (при слабом ветре), которое показало хорошее взаимное соответствие. Получены экспериментальные зависимости спектров кривизны морской поверхности от скорости и направления ветра, разницы температур воды и воздуха, параметров энергонесущих гравитационных волн по данным измерений с пирса.

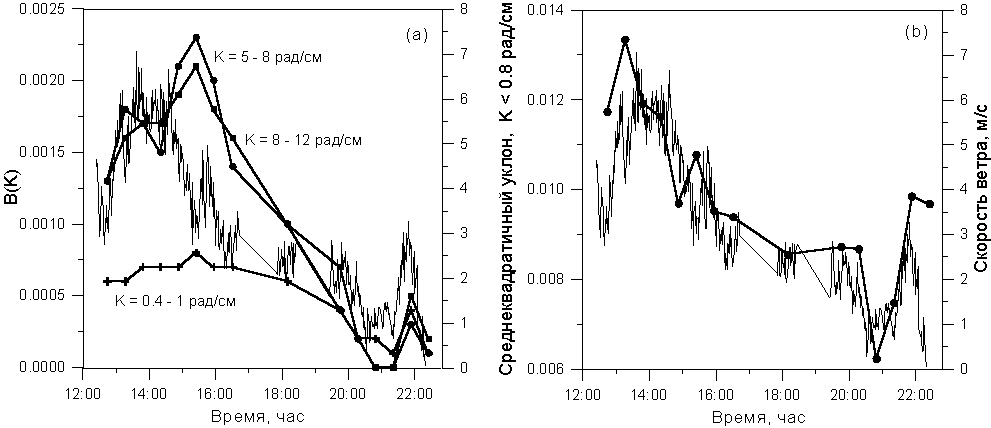

На рисунке (а) показан временной ход скорости ветра и спектральной плотности В(К) гравитационно-капиллярных волн в трех интервалах волновых чисел К: 0,4-1; 5-8 и 8-12 рад/см. Видно, что максимум спектральной плотности смещен относительно максимума скорости ветра на 1.5-2 часа. Интересно, что для уклонов гравитационных волн, показанных на рисунке (в), подобное запаздывание отсутствует. Напротив, резкое увеличение уклона возникает на начальном участке, когда происходит увеличение скорости ветра.

Обнаружен и проанализирован эффект “гистерезиса” в спектрах возвышений по отношению к скорости ветра. Показано, что положение вторичного максимума спектра возвышений находится в области волновых чисел, соответствующих минимуму фазовой скорости. Область капиллярной отсечки, где механизмы вязкой диссипации начинают играть доминирующую роль, находится на волновых числах около 10 рад/см.

(к.ф.-м.н. А.В.Кузьмин, тел.:333-43-02, alexey.kuzmin@asp.iki.rssi.ru; Булатов, М.Г., Ю.А. Кравцов, А.В. Кузьмин, О.Ю. Лаврова, М.И. Митягина, М.Д. Раев, Е.И. Скворцов, Д.В. Александров, “Микроволновые исследования морской поверхности в прибрежной зоне (Геленджик 1999-2000)” , М., КДУ, 143 с., 2003.)



Тема МОНИТОРИНГ. Разработка методов и технологий спутникового мониторинга для научных исследований глобальных изменений и обеспечения безопасности

Научный руководитель д.т.н. Е.А Лупян

В 2003 году в рамках темы выполнялись работы по следующим направлениям:

1. Разработка методик построения и базовых элементов автоматизированных систем сбора, хранения и распространения спутниковых данных. Разработка автоматизированной технологии поступления данных в научные архивы из специализированных центров приема

По данному направлению в ИКИ РАН в 2003 году были проведены следующие работы:



2. Ведение и поддержка архивов спутниковых данных для научных исследований глобальных изменений и обеспечения экологической безопасности.

В рамках этих работ в 2003 году ИКИ РАН:

(http://x4n9.iki.rssi.ru/noaa-cgi/cat_all_prod.pl?db=center_noaa_products);

3. Мониторинг индикаторов изменений климата и устойчивого развития бореальных экосистем. Исследование возможностей мониторинга крупномасштабных деструктивных явлений экосистемах по данным спутниковых наблюдений с низким пространственным разрешением

Характеристики наземных экосистем Северной Евразии, отражающие их состояние и динамику под воздействием комплекса природных и антропогенных факторов, в ряде случаев могут служить в качестве индикаторов устойчивого развития собственно бореальных экосистем, а также отражать их реакцию на происходящие изменения климата. Выполненные в 2003 году исследования и методические разработки были направлены на обеспечение возможности картографирования и мониторинга динамики растительности бореальной зоны Северной Евразии с использованием данных спутниковых наблюдений инструментом SPOT-Vegetation. Указанный инструмент позволяет ежедневно получать данные глобального покрытия с пространственным разрешением 1,15 км, в трех, оптимизированных для решения задач мониторинга растительности, спектральных каналах. Для решения указанных задач в Лаборатории Мониторинга Бореальных Экосистем ИКИ РАН был накоплен многолетний архив данных инструмента SPOT-Vegetation на всю территорию Северной Евразии за период 1998-2003 годы, в виде стандартных продуктов данных S10, представляющих собой композицию наблюдений, выбранных за десятидневный период по критерию максимума NDVI. С использованием указанных данных в 2003 году были проведены исследования и разработки по следующим направлениям:

Рис. 1 Карта типов наземных экосистем Северной Евразии (2000 год)



4. Разработка научно-методических основ построения систем мониторинга ресурсов и опасных явлений. Развитие методов и технологий оперативного спутникового мониторинга лесных и других растительных пожаров

Работы проведенные в рамках данной темы были доложены на следующих конференциях:

The 1st NEESPI Science Workshop Suzdal, Russia April 21-25, 2003

NEESPI Science Review Meeting Yalta, Ukraine, September 7-8 2003

Международный научно-практический семинар “Новые подходы к охране лесов и управлению лесными пожарами на экорегиональном уровне” Хабаровск, РФ, 9-12 сентября 2003 г.

Всероссийская конференция “Дистанционное зондирование поверхности Земли и атмосферы” Иркутск, Россия, 2-6 июня 2003 г.

Всероссийская конференция “Современные проблемы дистанционного зондирования” Москва 10-12 ноября 2003 года

Международная конференция “Преимущества Информационного Общества: новые перспективы для европейских стран СНГ” Москва 20-21 ноября 2003 года

Межведомственное рабочее совещание “Использованию геоинформационных систем и спутниковых данных в интересах сельского хозяйства” Ростов 27-28 ноября 2003 года

Совещание Ростов

Тема АТМОСФЕРА Развитие теоретических моделей, анализ физических механизмов, разработка и применение методов измерений и алгоритмов обработки натурных данных в целях исследования, мониторинга и прогноза состояний атмосферы.

Научные руководители: д.ф.-м.н. Н.С. Ерохин, д.ф.-м.н. Е.А. Шарков,

( п.п. 1.3.10, 1.6.5., 2.2.2., 6.1., 6.20, 6.22 - основных направлений фундаментальных исследований РАН )

1. Теоретическое и численное исследование генерации крупномасштабных вихревых структур в пограничном и конвективном слоях атмосферы и их вклада в перенос тепла и импульса.

1.1. Построена полуэмпирическая теория турбулентности в температурно-стратифицированном пограничном слое, учитывающая воспроизводство турбулентной спиральности геострофическим ветром. Вычислен осредненный профиль ветра и одноточечные парные моменты пульсаций скорости и температуры в экмановском пограничном слое в стационарных условиях. Исследуется влияние спиральности на критические числа Ричардсона. Проведен анализ уравнения баланса турбулентной спиральности.

1.2. Проведено исследование устойчивости модифицированного экмановского течения с учетом турбулентной спиральности. Как показано, учет спиральности заметно меняет границы обоих типов неустойчивостей, встречающихся в пограничном слое.

Ранее была построена самосогласованная полуэмпирическая турбулентная модель экмановского пограничного слоя с учетом турбулентной спиральности. Как оказалось, напряжения Рейнольдса с учетом спиральности приобретают вид:

<Vx Vz > = - n dU/dz + a dV/dz , <Vy Vz > = - n dV/dz – a dU/dz .

Здесь n и a связаны с турбулентной энергией и спиральностью соответственно, U и V – горизонтальные компоненты средней скорости. Такая структура тензора турбулентных напряжения приводит к модификации самого течения Экмана, к уменьшению энергии турбулентных движений, уменьшению угла поворота спирали Экмана и увеличению эффективной толщины пограничного слоя. Параметр g = a / n является безразмерной характеристикой уровня спиральности. Согласно имеющимся экспериментальным данным он находится в пределах g ~ ( - 0.1 ¸ - 0.3 ). В исследованиях 2003 г. была рассмотрена устойчивость модифицированного экмановского течения для значений параметра g = - 0.2; 0; 0,2. Для экмановского слоя известны два вида неустойчивостей : т.н. ² параллельная² неустойчивость с Re ~ 54 и динамическая неустойчивость в окрестности точки перегиба с Re ~ 114. Скорость нарастания мод последней возрастает быстрее с ростом числа Рейнольдса и при Re ~ 140 становится доминирующей. Ее и связывают с наблюдаемыми в атмосфере роллами. Для положительных значений параметра турбулентной спиральности значительно повышается порог динамической неустойчивости в окрестности точки перегиба, где число Рейнольдса возрастает с 114 до 170 в случае g = 0,2. Напротив, порог сдвиговой параллельной неустойчивости слегка понижается – число Рейнольдса уменьшается с 54 до 49 ( g = - 0,2). В то же время для отрицательных значений g критическое число Рейнольдса для ² параллельной² моды возрастает ( Re ~ 115 для g = - 0.2) и заметно падает для неустойчивости в окрестности точки перегиба (Re ~ 78). Знак параметра g связан с пространственным распределением спиральности в пограничном слое. Заметно изменяются инкременты и характерные масштабы неустойчивых мод.

Стационарные средние профили типа Кармана-Бодевадта, полученные в рамках модели, учитывающей спиральность, хорошо совпадают с результатами прямого численного моделирования. В качестве примера на рис.А1 представлены результаты численного счета для изолиний функции тока y .

1.3. Исследуется перенос пассивного скаляра в спиральной турбулентности с конечными временами корреляции. Проведены вычисления переноса пассивного скаляра в спиральной турбулентности с конечными временами корреляции в рамках двухпетлевого приближения теоретико-полевой ренормгруппы. Выполнен анализ разных скейлинговых режимов и переходов между ними, реализуемые в разных фиксированных точках.. Исследован вклад спиральности в коэффициент эффективной диффузии и его зависимость от соотношения времён корреляции поля скорости и поля концентрации пассивного скаляра. Отдельно исследован случай сжимаемой жидкости. Выполнен расчёт составных операторов и исследован вклад спиральности в аномальные индексы в структурных функциях поля концентрации скаляра.

1.4. Проведено численное и аналитическое исследование течения Тэйлора-Куэтта в малой геометрии с влиянием граничных эффектов и аксиального потока у внутренней границы. Для течения Тэйлора-Куэтта с соотношением вертикальных и горизонтальных размеров порядка 1 и малых значений соотношения размеров системы и внутреннего радиуса цилиндра получено аналитическое представление для стационарного поля скорости. Как показывает сравнение с численным экспериментом оно с хорошей точностью описывает азимутальное поле скорости и при числах Рейнольдса, близких к критическим. Как показывает локальный анализ устойчивости зависимость основного профиля от вертикальной координаты вместе с аксиальным потоком приводят к появлению возмущений типа дисперсионных волн Россби. При этом наблюдается заметное различие в степени роста немодальных возмущений в разных частях системы. Эта ассиметрия, связанная с аксиальным потоком, может оказаться в основе механизма, приводящего к появлению одновихревых состояний. Численный анализ показывает, что в целом аксиальный поток повышает устойчивость системы. В то же время в сверхкритическом режиме наблюдается разнообразие вихревых структур: симметричная пара тэйлоровских вихрей, аномальный одиночный вихрь и автоколебательные многовихревые состояния. Отмечено, что нарушение симметрии в течении Тэйлора-Куэтта является и нарушением спиральной симметрии. Появляются состояния с ненулевой спиральностью и именно интегральная спиральность может быть естественным "параметром порядка" при описании различных состояний системы.

В.М.Пономарев, А.А.Хапаев, О.Г.Чхетиани. Роль спиральности в формировании вторичных структур в экмановском пограничном слое. - Известия АН, Физика атмосферы и океана, т.39(4), с.435-444, 2003.

Д.ф.-м.н., зав.лаб., внс. О.Г.Чхетиани. Тел.333-53-56. E-mail : ochkheti@mx.iki.rssi.ru

2. Разработка теоретических основ распознавания и исследования движений и процессов в атмосфере над океаном на основе данных зондирования поверхности океана из космоса.

2.1. Проведено теоретическое и экспериментальное исследование пространственно-временной структуры и динамики волн, вихрей и вихревых дорожек, образующихся в атмосфере при обтекании воздушными потоками гор на побережье. Экспериментальной основой исследования послужили данные дистанционного зондирования, полученные с помощью радиолокаторов с синтезированной апертурой (SAR), установленных на европейских спутниках ERS-1/2 и канадском спутнике RADARSAT в период с 4.10.1999 по 12.08.2003 г. в различные сезоны и при разнообразных погодных условиях.

Основное внимание уделено акватории Черного моря в районе Геленджика. Особенностью восточного побере-жья Черного моря является вытянутый вдоль побережья хребет Кавказских гор. Он обладает сложной структурой с большим количеством узких долин, или “щелей”, выходящих к морю. В зависимости от характеристик воздушного потока, набегающего на препятствие столь сложной структуры, возможно возникновение подветренных волн, струй, следов и вихрей и т. д. в атмосфере над морем. Для обработки была использована серия радиолокационных изображений. Проведена систематизация накопленных экспериментальных данных и сопоставление радиолокационных образов проявлений подветренных структур в атмосфере с данными о географическом расположении районов съемки, орографии, сопутствующих гидрометеорологических условиях, расположении зон фронтогенеза, конвекции, облачности и осадков, возможных непосредственных источниках наблюдаемого возмущения, стратификации пограничного слоя океан-атмосфера. Определение основных гидрометеорологических параметров (скорость и направление ветра, темпе-ратура воздуха и воды, давление, влажность) in situ было обеспечено проведением непосредственных измерений в ходе экспедиционных работ. Кроме того, в рамках договора о сотрудничестве c Южным Отделением Института океанологии им.П.П.Ширшова нам были предоставлены карты погоды и таблицы стандартных метеорологических элементов, составленные на основе измерений гидрометеорологической станции г.Геленджик. Использовались также данные о состоянии облачности, полученные со спутников серии NOAA в оптическом и инфракрасном диапазоне. Опера-тивный прием, обработка и архивирование интересующих нас данных по предварительной договоренности были обеспечены информационной системой SMIS, поддерживаемой отделом ² Технологии спутникового мониторинга² ИКИ РАН.

2.2. По результатам обработки выделены и количественно описаны основные зависимости между пространственными и динамическими характеристиками изучаемых явлений и скоростью набегающего потока, стратификацией среды и морфометрией препятствия. В частности, было показано, что в зависимости от характеристик воздушного потока, на РЛ-изображениях морской поверхности можно различить проявления потоков, формирующихся в расщелинах и за одиночными скалами, волн за препятствиями, вихрей в атмосфере и т. д. Стратификация приводного слоя атмосферы оказывает определяющее влияние на формирование подветренных структур в воздушном потоке за горным хребтом, а именно:

- При устойчивой стратификации и сильном ветре с берега образуется обширное поле подветренных атмосферных внутренних волн (рис.А2).

- При неустойчивой стратификации и ветре с берега наиболее характерными являются проявления струйных течений, вытекающих из расщелин берегового хребта. Между этими струйными течениями располагаются вихри, размер которых зависит от расстояний между соседними расщелинами. Если же ветер дует вдоль берега, за выступающими элементами береговой черты формируется вихревая дорожка, образованная вихрями, диаметр которых определяется величиной берегового выступа (рис.А3).

- При неустойчивой стратификации наблюдаются поверхностные проявления конвективных движений в приводном слое воздуха. Однако степень интенсивности этих проявлений может зависеть от наличия загрязнений поверхности моря пленками поверхностно активных веществ. В частности, на одном из РЛИ несмотря на неустойчивую стратификацию приповерхностного слоя воздуха вблизи берега, наблюдается обширная (до 60 км шириной) область, в которой проявления конвективных ячеек значительно слабее, чем вдали от берега. Возможно, это связано с выносом загрязнений из Цемесской бухты (рис.А4).

Проведен детальный сравнительный анализ радиолокационных образов внутренних волн в океане и атмосфере с точки зрения механизмов их визуализации, радиолокационных контрастов и выявляемых из радиолокационных изображений характеристик, таких как длина волны, количество цугов и количество волн в цуге, направление распространения, рефракция, ориентация фронта волны относительно направления приводного ветра, сопутствующие атмосферные эффекты. Выработаны критерии, позволяющие идентифицировать и классифицировать источники модуляции радиолокационного сигнала по их принадлежности к волновым процессам в атмосфере или океане. Показано, что двумерные корреляционные функции радиолокационных изображений одновременно полученных при вертикальной и горизонтальной поляризациях зондирующего сигнала, являются простым и достоверным количественным критерием различения ситуаций устойчивой и неустойчивой стратификации пограничного слоя океан-атмосфера.

Lavrova, O.Y., T.Y. Bocharova and M.I. Mityagina, SAR Observations of Typical Phenomena in the Black Sea Shore Area - Proceedings of International Geoscience and Remote Sensing Symposium (IGARSS’03) 2003, Toulouse, France, v.2, 966- 968, 2003.

Mityagina, M.I., O. Lavrova, T. Bocharova and V. Pungin, Two Polarization Radar 24/Imagery of Sea Surface: The Dependence on Atmospheric Stability Proceedings of International Geoscience and Remote Sensing Symposium (IGARSS’03) 2003, Toulouse, France, vol. IV, pp: 2260 - 2262, 2003.

К.ф.-м.н., снс, М.И.Митягина. Тел.333-50-78. E-mail : mityag@iki.rssi.ru

3. Исследование электромагнитных процессов в кризисных атмосферных явлениях

3.1. На основе сбора и систематизации экспериментальных данных по имеющимся публикациям суммированы наблюдаемые характеристики электромагнитных процессов в кризисных природных процессах типа тропических циклонов и смерчей включая измерения электрических полей и токов, обьемной плотности нескомпенсированного электрического заряда, соответствующих скоростей восходящих потоков, пространственно-временные параметры электрически заряженных областей и их неоднородностей и др. Даны оценки электромагнитных сил в мощных атмосферных вихрях, проведено их сравнение с термогидродинамическими силами, обоснована необходимость учета электромагнитных сил в формированиии и последующей динамике вихрей. Выявлены новые закономерности тайфуногенеза, связанные с наличием магнитного поля Земли.

3.2. Предложена самосогласованная ЕМГД-модель для описания интенсификации и поддержания длительной стационарной фазы тропических циклонов. Выполнен анализ существующих термо- гидродинамических теорий ТЦ, выявлены их несоответствия наблюдениям тайфуногенеза и трудности в интерпретации некоторых фактов (географическая асимметрия, температурные условия, вероятность перехода депрессии в ураган и др.), сделан вывод о необходимости разработки более полной теории интенсивных атмосферных вихрей с учетом плазмоподобных подсистем, включающей существенные вклады электромагнитных взаимодействий.

С.Н.Артеха C.Н., Е.Гольбрайх Е., Ерохин Н.С. О роли электромагнитных взаимодействий в динамике мощных атмосферных вихрей. Вопросы атомной науки и техники, № 4, с.94-99, 2003.

Зав.отделом, д.ф.-м.н. Н.С.Ерохин. Тел.333-22-23. E-mail: nerokhin@mx.iki.rssi.ru

Зам.зав.отделом, к.ф.-м.н. С.Н.Артеха Тел.333-53-56. E-mail: arteha@mx.iki.rssi.ru

4. Глобальный тропический циклогенез как динамическая хаотизированная система комплексного типа в земной атмосфере.

4.1. На основе предложенной сотрудниками ИКИ РАН методологии представления глобального тропического циклогенеза как однородного потока событий выполнен анализ статистических свойств ГТЦ (временной хаотизированной последовательности) в глобальном масштабе. Предложены новые подходы к формированию и развитию исследовательских тематических баз данных спутниковой и наземной информации, предназначенных
для решения задач по исследованию физических условий генезиса и эволюции атмосферных катастрофических явлений ( тропических циклонов ). Представлены первые варианты экспериментальных баз данных на основе предлагаемого сценарного принципа с включением геофизической и термогидрометеорологической информации, восстановленной по данным космических наблюдений и по данным комплексных экспедиционных работ в тропической зоне Тихого Океана..

Покровская И. В. , Руткевич П. Б. , Шарков Е. А. Сценарный принцип усвоения спутниковой и наземной информации в контексте задач исследования атмосферных катастроф. Исследование Земли из космоса, (принята к печати на 2003г. )

Зав.отделом, д.ф.-м.н. Шарков Е.А. Тел.333-13-66. E-mail : esharkov@mx.iki.rssi.ru

5. Разработка метода определения содержания водяного пара и озона для исследований с высоким спектральным разрешением 0,1-0,5 см-1 в ИК-диапазоне спектра. Экспериментальное уточнение спектроскопических характеристик поглощения водой. Анализ влияния перекрытия полос поглощения воды в различных фазовых состояниях на решение задачи разделения облаков по фазовому состоянию. Исследование спектральных образов объектов по информации, полученной по программе многоуровенного эксперимента “Карибэ-88”.

5.1. Разработка методов дистанционного определения содержания водяного пара и озона в атмосфере была направлена на создание методической базы использования данных измерений разрабатываемого Фурье-спектрометра ИК-диапазона спектра для спутника ² Метеор-М² причем методика должна дать возможность оценки необходимого объема и структуры информационного потока данных измерений. Вместе с тем она может быть использована для обработки данных с другой подобной аппаратуры с спектральным разрешением в диапазоне ( 0,01¸ 1 ) / см. В качестве входной информации используется спектральное распределение интенсивности уходящего излучения в вращательно-колебательных полосах 6,3 мкм водяного пара и 9,6 мкм озона, а интенсивность излучения в ² окне прозрачности² атмосферы ( 10 ¸ 12 ) мкм.

Задача определения содержания водяного пара и озона является частью комплексной задачи определения основных метеопараметров атмосферы, включая определение профиля температуры в атмосфере. Эта взаимосвязанность задач характерна для пассивных методов зондирования, поскольку интенсивность уходящего излучения в полосах поглощения газов зависит и от концентрации газовых компонент и от вариации профилей температуры. В качестве дополнительной априорной информации метод использует статистические характеристики высотного распределения профилей концентрации газов в атмосфере (средние, дисперсии, корреляционные матрицы). Определение концентрации газов проводится линеаризацией системы нелинейных уравнений для вариаций высотного распределения концентрации, определяемых в виде отклонений от исходного профиля, и последующими итерациями. Для решения этой системы уравнений выполнены расчеты ядра и функции пропускания атмосферы полинейным методом с учетом поглощения основных радиационно-активных газов. Для повышения точности решения задачи разработана методика ² синтезированных каналов² . Расчеты проведены для спектрального разрешения в интервале (0,03 ¸ 0,5) / см. Результаты решения прямой и обратной задачи позволили определить пороговое значение измерительных ошибок – 0,2 ° К по эквивалентной радиационной температуре, обеспечение которого позволяет восстанавливать общее содержание водяного пара с ошибкой (10 ¸ 15) % и содержание озона с ошибкой 5 %.

5.2. Получение оперативных данных о фазовом составе облаков с помощью дистанционных методов зондирования актуально как для задач синоптического нефоанализа, метеопрогноза, радиационной климатологии, прогноза кризисных ситуаций, так и задач экологического контроля, нужд сельского хозяйства и авиации. Реализация спутниковых исследований, поставленных сотрудниками лаборатории, подтвердила возможность качественного различения облаков по фазовому состоянию двумя независимыми методами - по синхронным измерениям в ближнем и среднем ИК-диапазонах (² Космос –320² ), и по измерениям в ИК и СВЧ-диапазонах (² Космос – 1151² ). На основании этих экспериментальных данных в области спектра (0,70 ¸ 1,05) мкм выявлено существенное поглощение солнечной радиации в облаках, приводящее к тому, что спектральные коэффициенты яркости облаков и их альбедо в этой области спектра значительно меньше 1. Обнаруженное значительное поглощение радиации в облаках и спектральная зависимость этого поглощения обуславливают необходимость уточнения выбора информативных спектральных интервалов (центров и полуширин участков спектра) с учетом как температурной зависимости положения полос и их взаимного перекрытия для различных фазовых состояний воды, так и различения состояний переохлажденной жидкой фазы и кристаллической структуры.

Вместе с тем результаты этих измерений выявили ряд фундаментальных физических задач, для решения которых необходимы дальнейшие исследования. Надежное разделение характеристик поглощения и рассеяния в облачной среде должно учитывать следующие физические процессы:

- усиление и насыщение полос поглощения за счет многократного рассеяния,

- аэрозольное и кислотное загрязнения облаков,

- влияние многослойной структуры облачности и альбедо подстилающей поверхности на коэффициенты яркости облаков.

Решение этих задач требует адекватного изучения спектроскопических характеристик воды в различных фазовых состояниях и выбора информативных спектральных интервалов.

Исследования спектроскопических характеристик воды и сдвиг полос проводились с использованием монохроматора МДР–41 в области спектра (0,7 ¸ 1,1 ) мкм. Этот диапазон спектра включает полосы поглощения водяного пара а ( 0,7 ¸ 0,74 ) мкм, z ( 0,79 ¸ 0,84 ) мкм, r s t ( 0,87 ¸ 0,99 ) мкм, f ( 1,03 ¸ 1,23 ) мкм. Полосы жидкой и кристаллической фазы сдвинуты относительно указанных полос пара. На основании анализа проведенных измерений и литературных данных сформированы требования к выбору спектральных характеристик измерительной спутниковой аппаратуры, специализированной для указанной задачи (см. таблице 1). В таблице приведены значения центров интервалов, а в скобках указана полуширина.



Таблица 1.

Характеристики выделяемых спектральных интервалов.

Фазовое состояние

Центры спектральных интервалов и полуширина /нм/

Водяной пар

718 /5/ , 910/20/, 935/20/, 955/20/

Жидкая фаза

770/5/, 980/10/, 990/10/

Лед

710/5/ , 740/5/, 818 /10/, 833/10/, 1030/20/, 1050/20/

Дополнительные интервалы

700/5/, 762/5/, 810/10/, 850/10/, 924/20/

Выбор положения центров спектральных интервалов и их полуширин проведен с учетом взаимного перекрытия полос поглощения и температурного сдвига полос пара, волы и льда. В число рекомендуемых спектральных интервалов включены полосы поглощения пара, воды и льда, а также опорные окна прозрачности и полоса поглощения кислорода. Этот набор спектральных интервалов дает возможность определять следующие характеристики: оптическую толщину отражающего слоя, удельное поглощение облачной среды и преобладающую фазовую структуру облаков, а также различать ситуации с наличием полупрозрачных облаков верхнего яруса. При этом учитываются модели распределения частиц по размерам, индикатриса рассеяния, зависимость отражения от облаков конечной толщины от кратности рассеяния. Одновременно с поставленными выше задачами, измерения в рекомендуемых спектральных интервалах дают возможность в безоблачных условиях определить интегральное содержание водяного пара в атмосфере. Существенная роль в решении поставленных задач принадлежит синхронным измерениям в ближнем ИК-диапазоне в области спектра ( 10 ¸ 12,5 ) мкм. Эти совместные измерения позволяют решать задачу определения температуры и высоты верхней границы облаков и обеспечивают однозначность интерпретации фазового состава воды в облаках, в том числе воды в переохлажденном состоянии (до - 10 ° С). Выбранные характеристики 18 спектральных интервалов учитывают вариации интенсивности отраженной солнечной радиации над поверхностями различных типов (океан, суша) и возможность обеспечения необходимого соотношения сигнал/ шум порядка 500 , что достаточно для решения задач.

5.3. По разделу - исследование спектральных образов объектов по информации, полученной по программе многоуро-венного эксперимента ² Карибэ-88² проведена обработка данных спектральных измерений с аппаратурой МКС-М.

Бадаев В.В., Васильев Л.Н., Козлов Е.М., Мулдашев Т.З. О масштабной дифференциации компонентов системы ² водная толща- поверхность- атмосфера² . Сдана в журнал ² Исследование Земли из космоса² ., 2003.

Gorodetsky A.K., Ignatiev N.I. , Moshkin B.E. ,Golovin Yu.M., Zavelevich F.S, Matsitsky Yu.P. The optimization of the high resolution satelliteborne fourier spectrometers measurements for meteorological tasks. IRS-2000: Current Problems in Atmospheric Raiation. Proceeding of International Radiation Symposium. A. DEEPAK Publishing. A Division of Science and Technology Corporation. Hampton, Virginia, USA, 4p, 2003.

Зав.лаб., к.ф.-м.н., Городецкий А.К. Тел.333-32-12. E-mail : gora@mx.iki.rssi.ru

6. Топология и устойчивость, транспортные и диссипативные свойства нелинейных неравновесных процессов во вращающемся сферическом слое

6.1. Продолжено изучение общих закономерностей формирования и устойчивости сдвигового течения вязкой жидкости во вращающихся сферических слоях – сферического течения Куэтта (СТК). На основе численного решения начально-краевой задачи для системы уравнений Навье-Стокса выявлена область значений определяющих параметров, в которой основное течение теряет устойчивость в результате нормальной закритической бифуркации Хопфа. Определен вид критического возмущения, оно трехмерно немонотонно и антисимметрично по отношению к плоскости экватора, азимутальное волновое число зависит от толщины слоя.

6.2. Численно получены трехмерные нестационарные упорядоченные вторичные структуры в виде бегущих азимутальных волн, формирующиеся после потери устойчивости основным течением. Детальный анализ показал, что потеря устойчивости сдвигового течения происходит за счет механизма невязкой релеевской неустойчивости, в то время как в тонких сферических и в цилиндрических вращающихся слоях течение становится неустойчивым в результате срабатывания центробежного механизма. Полученные результаты важны не только для общей теории гидродинамической устойчивости, но и также для геофизических приложений и астрофизических задач, где практически все крупномасштабные и глобальные термодинамические процессы (в частности, в океанах, в атмосфере и в недрах Земли) происходят в присутствии вращения и кривизны поверхности.

Астафьева Н.М. Исследование устойчивости сферического течения Куэтта: трехмерные вторичные трежимы и физические механизмы неустойчивости основного течения. - Известия РАН, серия ² Механика жидкости и газа² , 2003, в печати.

С.н.с., д.ф.-м.н. Астафьева Н.М. Тел.333-21-45. E-mail : ast@mx.iki.rssi.ru

7. Разработка методов определения микрофизических свойств рассеивающих объектов лидаром с двухпозиционной схемой зондирования

7.1. Основными измеряемыми параметрами для обычного лидара обратного рассеяния являются коэффициенты обратного рассеяния и экстинкции. Использование спектральной зависимости этих коэффициентов в оптических моделях рассеяния позволяет получать информацию о концентрации и размерах аэрозоля. Реализация таких методов предполагает использование некорректной обратной задачи. Эта задача возникает в связи с тем, что набору измеряемых коэффициентов соответствуют различные микрофизические параметры рассеивающих центров (размеры и концентрация рассеивающих центров). В настоящий момент эта проблема является наиболее актуальной в дистанционном зондировании. Одним из ключевых параметров рассеивающей среды является коэффициент поглощения, который определяет суммарное геометрическое сечение рассеивающих центров. Располагая информацией о поперечных размерах рассеивающих центров и коэффициентом поглощения можно определить концентрацию рассеивающих центров. Было показано, что коэффициент поглощения для случая рассеяния под малым углом может быть определен с использованием двухпозиционных схем зондирования. Условием реализации двухпозиционной схемы ( ДПС ) зондирования является различная трассовая зависимость перекрытий полей зрения двух приемных каналов с зондирующим пучком. В отличие от обычного лидара с однопозиционной схемой (ОПС), имеющего один приемный и один передающий канал, в ДПС существует дополнительная возможность измерять отношение двух сигналов. В простейшем случае это отношение может быть использовано для определения дистанции до поверхности объекта. Для этого достаточно знать трассовую зависимость отношения регистрируемых сигналов, то есть располагать результатами только локальной калибровки. Однако, для ДПС с параллельными осями оптических каналов результаты локальной калибровки позволяют производить измерения поперечных искажений пучка, при его распространении в рассеивающей среде. Учет этих искажений позволяет определять коэффициент поглощения.

7.2. Сформулированы основные требования для реализации ДПС с параллельными оптическими осями передающего и приемных каналов: а) Поля зрения и геометрия зондирующего пучка должны описываться одной и той же функцией размытия точки; б) Справедливо приближение геометрической оптики для описания полей зрения и геометрии зондирующего пучка. Для этого используется модель ДПС с отверстиями, имеющими гауссову функцию пропускания. Предложен способ измерения поперечных искажений распространяющегося в среде пучка, для реализации которого достаточно данных только локальной калибровки. Коэффициент поглощения определяется по измереному угловому искажению пучка. На основе этого предложен наиболее простой способ измерения коэффициента поглощения в среде для идеальной модели ДПС(2) с использованием интенсивностей двух приемных каналов. Рассмотрена более реальная схема ДПС, включающая три изолированных друг от друга оптических канала ДПС(3).

Арумов Г.П., А.В.Бухарин, Ерохин Н.С. Анализ способов дистанционного измерения рассеивающих параметров среды двухпозиционными схемами зондирования, - Препринт ИКИ РАН (подготовлен к печати, 2003).

Измерение параметров рассеивающих сред двухпозиционными системами. Электронная версия. На сайте ИКИ РАН www.iki.ru/lidartps1 www.iki.rssi.ru/lidartps1.

Зав.лаб., к.ф.-м.н. Арумов Г.П. Тел.333-31-33. E-mail: garumov@mx.iki.rssi.ru

8. Термодинамика фазовых переходов влаги в атмосфере и генерация вихревых структур.

8.1. Исследована проблема конвекции воздуха в условиях открытой атмосферы, то есть при отсутствии вертикальных и горизонтальных границ. Эта проблема возникает при исследовании движения воздушных масс в тайфунах и смерчах, неустойчивая стратификация в которых обычно обусловлена выделением скрытой теплоты фазовых переходов атмосферной влаги, и заключается в том, что удаленность естественных границ и малость диссипативных коэффициентов приводит к чрезмерно большим числам Рэлея. В рамках рассматриваемой задачи из полной системы гидродинамических уравнений были выделены основные слагаемые, ответственные за процесс конвекции в свободной атмосфере. Проведен анализ полученных уравнений и получены формулы для основных параметров атмосферной конвекции. Согласно полученным формулам, конвективные процессы в свободной атмосфере практически не зависят от такого важного параметра для лабораторной конвекции как толщина конвективного слоя. Определяющую роль в атмосферной конвекции играют такие естественные для атмосферы факторы, как скорость звука, турбулентная вязкость и градиент температуры. Получена формула для инкремента неустойчивости, описывающая конвективные слои произвольной толщины и учитывающая влияние на конвективную неустойчивость параметра естественной вертикальной характеристики атмосферы ( определяющего уменьшение плотности атмосферы с высотой ).

Rutkevich P.B., Rutkevich P.P. Air water phase transitions and convection in open atmosphere. Singapore Journal of Physics. To be published in 2003.

С.н.с., к.ф.-м.н. Руткевич П.Б. Тел.333-53-13. E-mail: peter@d902.iki.rssi.ru

9. Разработка функциональных методов для многомасштабного описания гидродинамической турбулентности.

9.1.Теория возмущений для стохастических дифференциальных уравнений обобщена путем введения случайных процессов, зависящих как от координаты, так и от масштаба, и реализуемых с помощью вейвлет разложения. Соответствующим образом обобщена диаграммная техника Уальда. Показано, что введение зависящих от масштаба случайных процессов позволяет так определить корреляционную функцию случайной силы, что функции Грина в однопетлевом приближении не содержат расходимостей и не требуют дальнейшей перенормировки.

9.2.Построена теория возмущений для стохастического уравнения Навье-Стокса для несжимаемой жидкости путем кратно-масштабного разложения поля и скорости и случайной силы. Для этой цели использовано непрерывное вейвлет преобразование с L1 нормировкой коэффициентов разложения uL(t,x) = ò ddy ( 1 / Ld ) u(t,y) y ({y - x}/L)

т.е. масштабных компонент. Найден конкретный вид коррелятора случайной силы для масштабных компонент отвечающий накачке на фиксированном масштабе. Для этого коррелятора вычислены однопетлевые вклады в функцию отклика и корреляционную функции турбулентного поля скорости.

9.3.Путем преобразования Фурье по пространственной части масштабной компоненты ul построено замыкание системы уравнений для моментов масштабных компонент при совпадающих временах. Для случая двумерной турбулентности получены ограничения накладываемые сохранением интеграла завихренности на ренормгрупповые свойства поля скорости. Сформулирован аналог теоремы Стокса для масштабных компонент поля скорости.

Показано, что гипотезы Колмогорова (К41) являются частным случаем утверждения о скейлинговом поведении масштабных компонент uL µ La , для случая, когда базисный вейвлет y совпадает с вейвлетом Хаара. Предложено использовать более общую формулировку этих гипотез, не фиксируя конкретный вид базисного вейвлета, а лишь наложив на него условия допустимости.

9.4.Рассмотрены различные варианты построения функционала энтропии для совокупности масштабных компонент случайного процесса. Написана программа на языке С++ для анализа функций распределения масштабных компонент по экспериментальным временным рядам.

Altaisky М.В. Wavelet based regularization for Euclidean field theory. In Proc. GROUP 24: Physical and Mathematical Aspects of Symmetries, edited by J-P. Gazeau, R. Kerner, et all. IOP Publishing, Bristol, 2003.

Altaisky М.В. Renormalization group and geometry. To appear in ² Proc. Int. Conf. Frontiers of Fundamental Physics V² , Hyderabad, Jan 2003, Ed. B.G.Sidharth and M.V.Altaisky.

С.н.с., к.ф.-м.н. Алтайский М.В. Тел.333-53-56. E-mail: altaisky@mx.iki.rssi.ru

10. Исследование статистических характеристик турбулентности в атмосфере на основе анализа данных радиозон-довых экспериментов.

10.1. Хорошо известно, что спектры мощности турбулентных флуктуаций скорости ветра в тропосфере и стратосфере описываются степенными законами Колмогорова-Обухова ”–5/3” для ветра и Болджиано-Обухова ”-11/5”для температуры. В данном исследовании была сделана попытка обнаружить аналогичные скейлинговые зависимости для спектров и структурных функций флуктуаций момента скорости ветра < r U~ > и энергии < r U~ U~ >.

Для обработки использовались данные радиозондовых измерений вертикальных профилей скорости ветра в атмосфере, выполненных при участии автора во время экспедиций 1989¸ 1990 гг. в тропическую часть Тихого Океана. Общее количество обработанных трасс составило: 278 для тропосферы и 89 для стратосферы с вертикальным разрешением 25 м. Пример спектров момента и энергии скорости ветра для стратосферы приведен на рис.А5. Как видно из рисунка, инерционный интервал оказался более узким по сравнению с ранее опубликованными результатами других экспериментов. В диапазоне вертикальных волновых чисел, соответствующих масштабам (100 ¸ 1000) м, закон спадания спектров соответствует степенным зависимостям причем скейлинговые экспоненты равны - 2 ( для энергии) и - 1,85 (для импульса). Для более длинных волн ( l ³ 10 км ) имеется существенное отличие от степенного скейлинга.

С.н.с., к.ф.-м.н. Лазарев А.А. Тел.333-41-67. E-mail: alazarev@mx.iki.rssi.ru

11. Генерация зональных атмосферных течений волнами Россби

11.1. Исследован новый механизм генерации зонального ветра в атмосфере Земли волнами Россби. Модель основана на параметрическом возбуждении конвективных ячеек в атмосферах планет волнами Россби конечной амплитуды.

Зональные ветра (ЗВ), распространяющиеся вдоль параллелей, - характерная крупномасштабная структура присущая атмосферам многих планет. ЗВ ветра, наблюдаемые также в экспериментах по численному моделированию крупномасштабных процессов во вращающейся жидкости, привлекаются часто для интерпретации аномальных переносов в атмосфере и интерпретации наблюдаемой полосатой структуры быстровращающихся планет. ЗВ могут играть также большую роль в эволюции крупномасштабных вихревых структур в атмосферах планет.

11.2. Параметрическая неустойчивость волн Россби исследовалась ранее в работе (Smolyakov A. I., P. H. Diamond, and V. I. Shevchenko, Zonal flow generation by parametric instability in magnetized plasmas and geostrophic fluids, Physics of Plasmas, v. 7, p. 1349, 2000), в которой было получено выражение для инкремента (характерного времени развития неустойчивости). Однако, пренебрежение в этой работе дисперсионным расплыванием волнового пакета волн Россби не позволило получить выражение для максимального инкремента и характерных параметров структуры ЗВ, соответствующих максимальным инкрементам. Для типичных параметров земной атмосферы и относительной амплитуде волны Россби (возмущению давления в волне Россби деленной на равновесное атмосферное давление) порядка 0,001 получена оценка для характерного времени генерации зонального ветра ~ 1000 сек., характерной амплитуды скорости ЗВ ~ 20 - 350 м/сек и характерного масштаба в меридианальном направлении порядка 100 – 1700 км, что находится в хорошем согласии с наблюдениями.

Onishchenko O.G., Pokhotelov O.A., Sagdeev R.Z. , Balikhin M.A. and L.Stenflo. Generation of zonal flows by Rossby waves in the atmosphere. - Nonlinear Processes in Geophysics, 2003 (accepted).

В.н.с., д.ф.-м.н. О.Г.Онищенко. Тел.333-15-67, 254-88-05. E-mail: pokh@uipe-ras.scgis.ru
